CPC - CP103 / CP104 / CP105 | Multi-Mount-Montageplatte

€30,65 Inkl. MwSt.
€25,33 exkl. MwSt.
* exkl. MwSt. | zzgl. Versandkosten
Nicht auf Lager
Lieferzeit: 4 Wochen
Artikelnummer:: CPC-CP103
SKU: CP103
  • 2 Jahre Garantie
  • Lieferzeit: 4 Wochen
Informationen

CPC - CP103 / CP104 / CP105 | Multi-Mount-Montageplatte


Dieses Produkt ist AUF ANFRAGE erhältlich. Für Preise und Bestellbedingungen wenden Sie sich bitte an unseren Vertrieb.

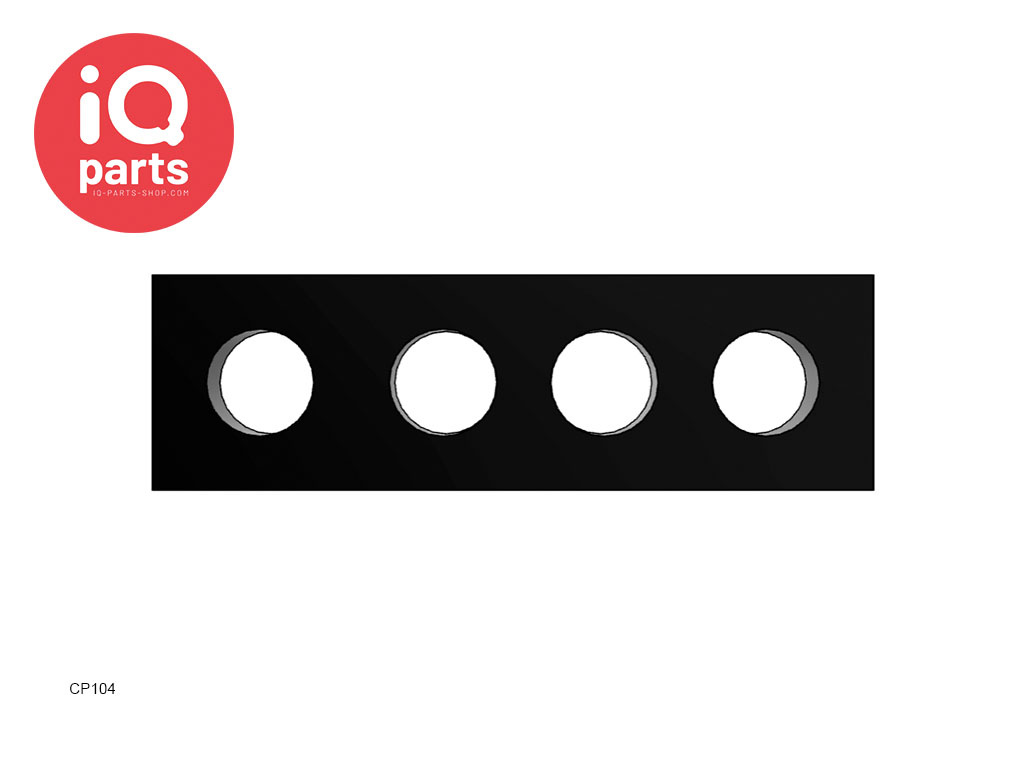

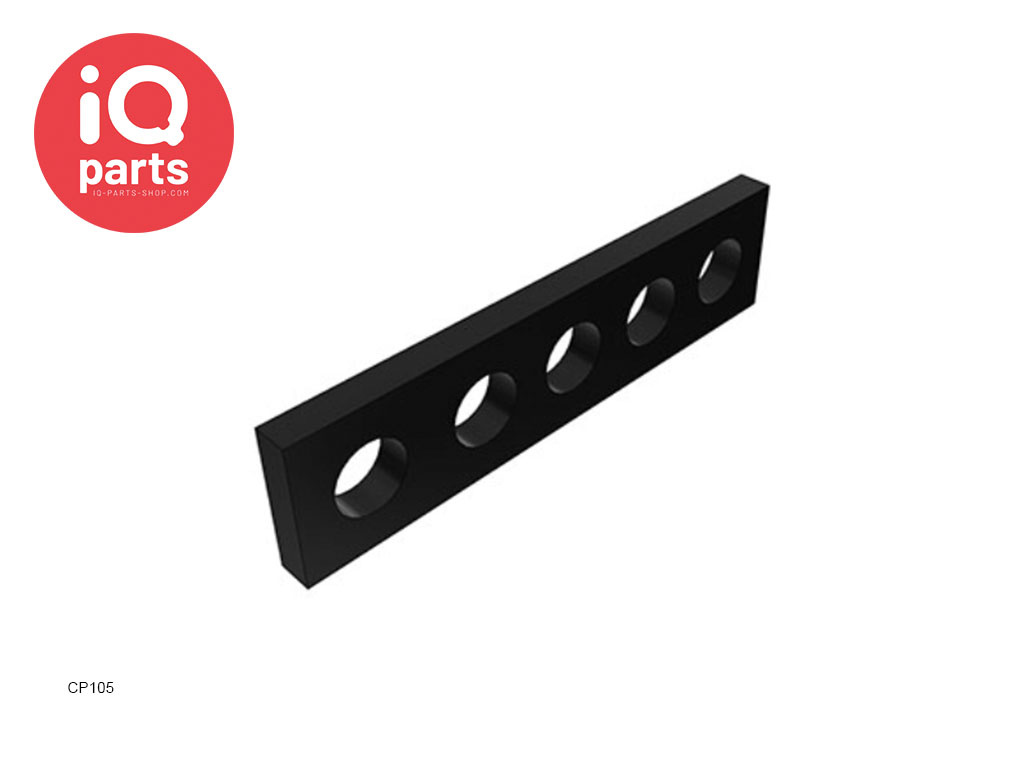

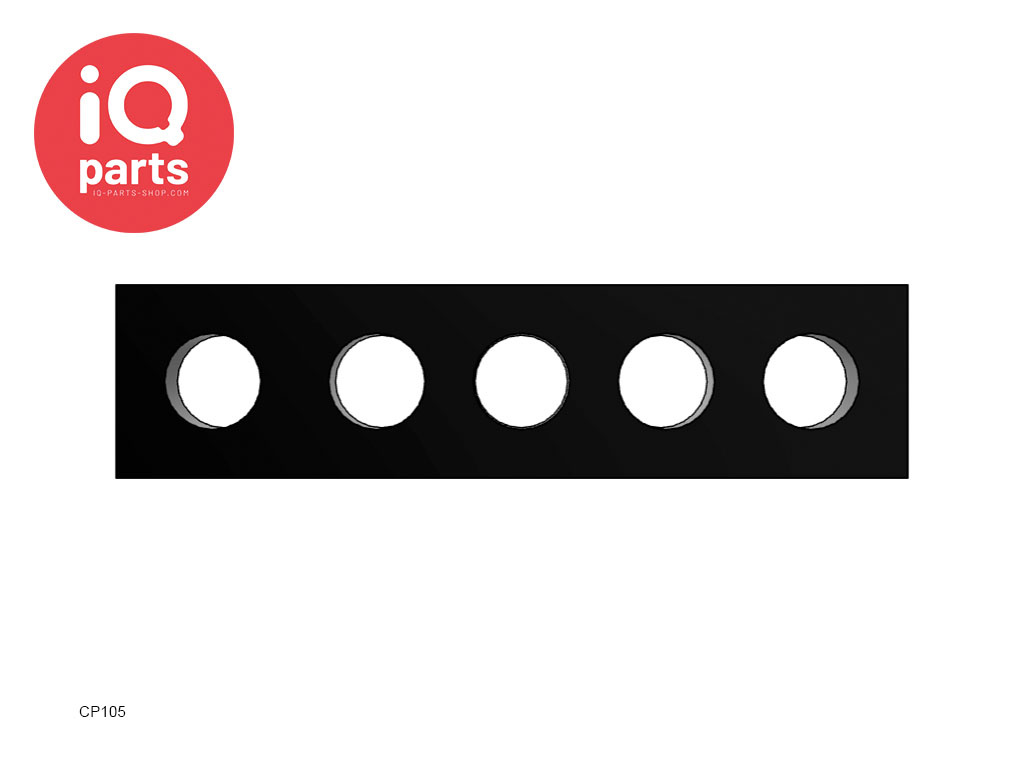

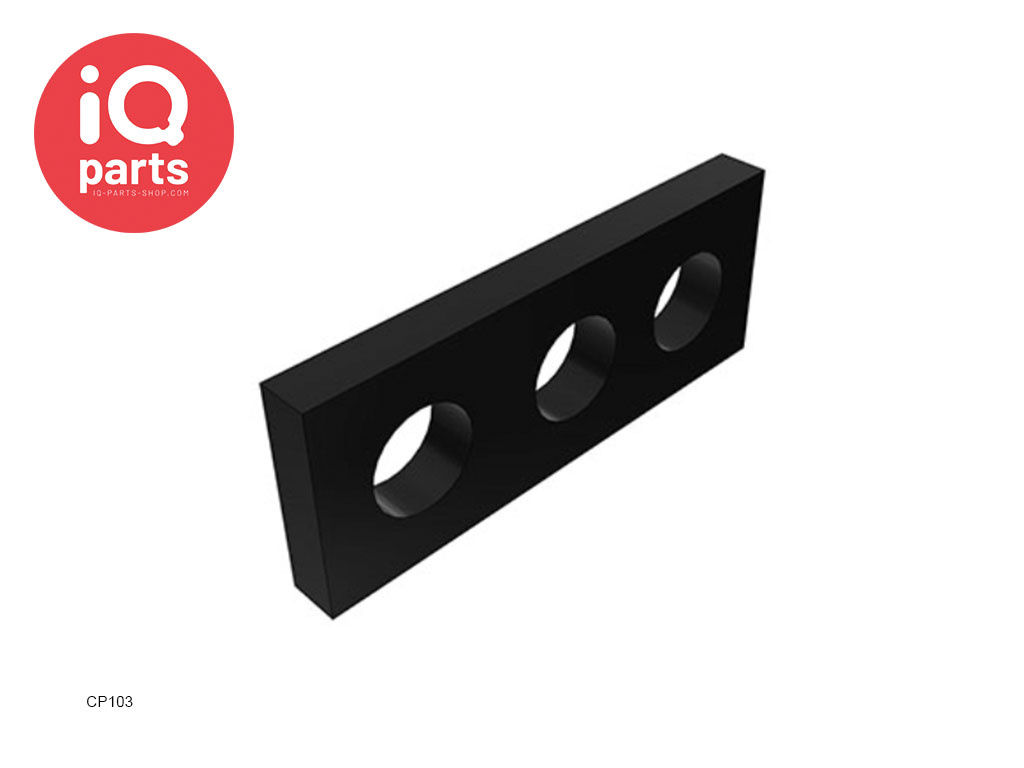

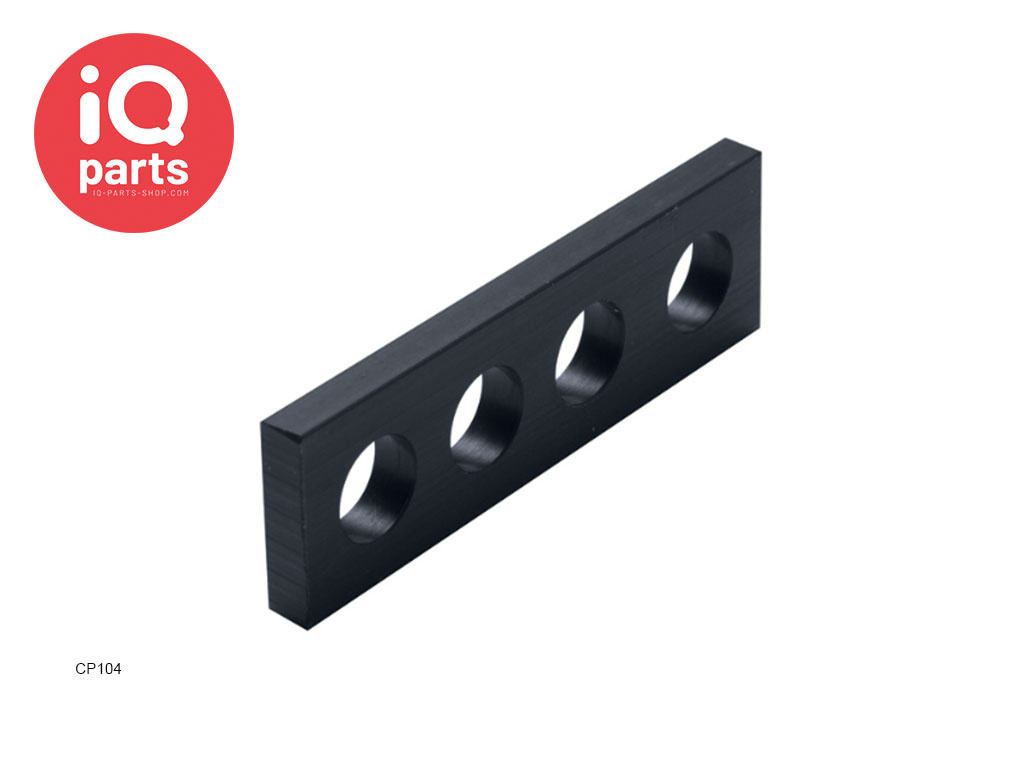

Diese Multi-Mount-Montageplatte für 3, 4 oder 5 Kupplungen besteht aus eloxiertem Aluminium. Hier können Sie die Schnellkupplungen der CPC Multi-Mount-Serie montieren.

Damit Sie die Multikupplung nie falsch herum montieren können, hat CPC den erste Anschluss in der Montageplatte etwas weiter entfernt platziert.

Bitte beachten Sie, dass Sie sowohl für die Kupplungen (weiblich) als auch für die Stecknippel (männlich) eine Montageplatte benötigen?

Abmessungen: (Länge x Breite x Dicke)
3 Anschlüsse: 66,04 x 6,35 x 25,4 (2,60“ x 0,25“ x 1“)
4 Anschlüsse: 85,09 x 6,35 x 25,4 (3,35“ x 0,25“ x 1“)
5 Anschlüsse: 104,14 x 6,35 x 25,4 (4,10“ x 0,25“ x 1“)

(Wählen Sie oben rechts auf "Bitte wählen Sie:" die Anzahl der Ports aus)

DIESE PLATTE IST FÜR KUPPLUNGEN MIT EINEM DURCHFLUSS VON 1/8“

Multi-Mount-Kupplungen bieten einen einfach zu verwendenden Kupplung, mit dem Sie drei bis fünf Leitungen gleichzeitig verbinden können. Multi-Mount-Kupplungen sind in einer Vielzahl von Materialien erhältlich, darunter Acetal und verchromtes Messing. Multi-Mounts verfügen über eine Sicherheitsfunktion, um fehlerhafte Verbindungen zu verhindern, und können für maximale Designflexibilität mit oder ohne Ventile konfiguriert werden.

So montieren Sie den Multi-Mount:
  • Bestimmen Sie die Durchflussgröße und die Verschlussart.
  • Bestellen Sie zwei „Mehrfachmontageplatten“ (eine für die Kupplung und eine für die Stecker) mit der richtigen Anzahl an Anschlussöffnungen für Ihren konkreten Anwendungsfall (erhältlich mit 3, 4 oder 5 Öffnungen).
  • Bestellen Sie zwei „Standard-Kupplungen mit Daumenverschlüssen“ für die beiden äußeren Öffnungen. Siehe die Serien PMC und MC für 1/8“-Durchfluss.
  • Bestellen Sie eine entsprechende Anzahl „Kupplungen ohne Daumenverriegelung“ für die verbleibenden Innenöffnungen, aus der Multi-Mount-Serie PMM- und MM-Serie mit 1/8“-Durchfluss.
  • Bestellen Sie eine entsprechende Anzahl „Stecker“ aus der Multi-Mount-Serie, PMM- und MM-Serie mit 1/8“-Durchfluss.

Jetzt müssen Sie nur noch die beiden äußeren Schnellkupplungen mit den Daumenverschlüssen trennen, um die gesamte Serie zu trennen.

Spezifikationen:
  • Material: eloxiertem Aluminium
  • Erhältlich in verschiedenen Größen: Mehr als 5 Ports sind auf Anfrage erhältlich

Sehen Sie sich verwandte Produkte an, um die richtige Wahl für Ihre Anwendung zu finden, oder wenden Sie sich an unsere Verkaufsabteilung: [email protected]


Eigenschaften
Medium: --
Betriebsdruck: --
Temperaturbereich: –40° C bis +82° C
Material: eloxiertem Aluminium
Abmessung: 1/8" Nennweite
Anschluss: PMM & MM serie
Dichtung: --
Schlauchanschluss: --
Gewicht: --
