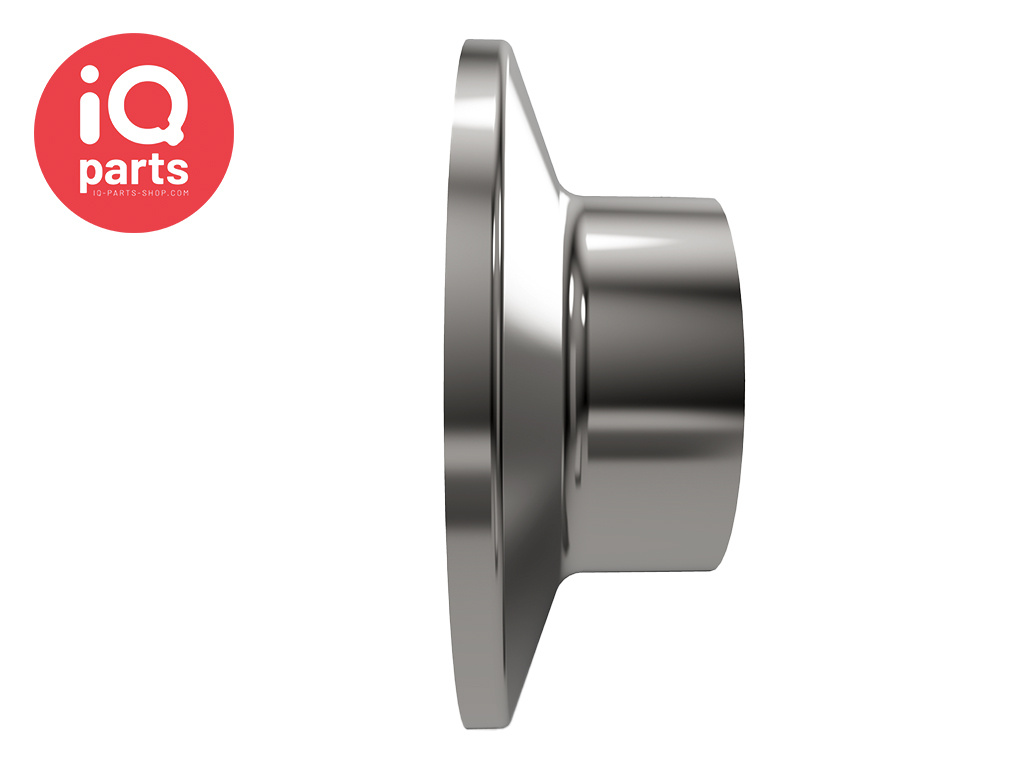

IQ-Parts Flanschstutzen DIN32676 | Reihe A | Kurz | AISI 316L | EU Produktion

€29,06 Inkl. MwSt.
€24,02 exkl. MwSt.
* exkl. MwSt. | zzgl. Versandkosten
Jetzt 0 noch auf Lager
Lieferzeit: 1 Woche nach Bestellung
Artikelnummer:: IQP-20402001
  • 2 Jahre Garantie
  • Lieferzeit: 1 Woche nach Bestellung
  • Kundendienst 09:00 - 17:00
Informationen
Flanschstutzen DIN32676 | Reihe A | Kurz | AISI 316L | EU Produktion

Flanschstutzen DIN32676 Clamp-verbindungen sind ideal geeigent für den Einsatz in der Lebensmittel-, Pharma-, Chemie- und Biologieindustrie. Diese Klemm-verbindungen nach DIN32676 eignen sich auch im Bereich Motoren- und Prüfstandsbau.

Eigenschaften:
  • Material: Edelstahl AISI 316L (entspricht 1.4404)
  • Flanschstutzen in verscheidenen Ausführungen: nach DIN 32676 Reihe A/B/C in der Ausführung KK (kurz) und KL (lang), ISO 2852, EN ISO 1127, Sondergrößen, BS 4825, etc.
  • Standardschnittstelle: Hygieneklasse H3, innen <0,8 µm, außen <1,6 µm

Neben den Flanschstutzen und Blinddeckeln nach DIN32676 bieten wir Ihnen auch die passenden Dichtungen in verschiedenen Dichtungsmaterialien und Gussklammern in unterschiedlichen Ausführungen an. Sehen Sie sich dazu die Ergänzende Produkte an.

Schauen Sie sich das PDF der gewünschten Klemme genau an, um die Klemme in der richtigen Größe mit den richtigen Flanschstutzen zu bestellen!!


DIN 32676

Reihe A

Rohr AD

A

Rohr ID

B

Flansch AD

C

Nut

D

Länge

E

Item-No.

DN10

13,0

10,0

34,0

27,5

18,0

20402001

DN15

19,0

16,0

34,0

27,5

18,0

20402051

DN20

23,0

20,0

34,0

27,5

18,0

20402101

DN25

29,0

26,0

50,5

43,5

21,5

20402151

DN32

35,0

32,0

50,5

43,5

21,5

20402201

DN40

41,0

38,0

50,5

43,5

21,5

20402251

DN50

53,0

50,0

64,0

56,5

21,5

20402301

DN65

70,0

66,0

91,0

83,5

28,0

20402350

DN80

85,0

81,0

106,0

97,0

28,0

20402400

DN100

104,0

100,0

119,0

110,0

28,0

20402450

DN125

129,0

125,0

155,0

146,0

28,0

20402500

DN150

154,0

150,0

183,0

174,0

28,0

20402550

DN200

204,0

200,0

233,5

225,0

28,0

20402600

Maße in mm, Buchstaben A, B, C, D und E entsprechen dem Foto der technischen Zeichnung


produktcode:
20402001 - 20402051 - 20402101 - 20402151 - 20402201 - 20402251 - 20402301 - 20402350 - 20402400 - 20402450 - 20402500 - 20402550 - 20402600
