Flanschstutzen DIN32676 | Reihe B | Lang (KL) | AISI 316L

Flanschstutzen DIN32676 Clamp-verbindungen sind ideal geeigent für den Einsatz in der Lebensmittel-, Pharma-, Chemie- und Biologieindustrie. Diese Klemm-verbindungen nach DIN32676 eignen sich auch im Bereich Motoren- und Prüfstandsbau.

Eigenschaften:

Material: Edelstahl AISI 316L (entspricht 1.4404)
Flanschstutzen in verscheidenen Ausführungen: nach DIN 32676 Reihe A/B/C in der Ausführung KK (kurz) und KL (lang), ISO 2852, EN ISO 1127, Sondergrößen, BS 4825, etc.
Standardschnittstelle: Hygieneklasse H3, innen <0,8 µm, außen <1,6 µm

Neben den Flanschstutzen und Blinddeckeln nach DIN32676 bieten wir Ihnen auch die passenden Dichtungen in verschiedenen Dichtungsmaterialien und Gussklammern in unterschiedlichen Ausführungen an. Sehen Sie sich dazu die Ergänzende Produkte an.

Schauen Sie sich das PDF der gewünschten Klemme genau an, um die Klemme in der richtigen Größe mit den richtigen Flanschstutzen zu bestellen!!

Reihe B DN Metrisch	Rohr AD A	Rohr ID B	Flansch AD C	Nut D	Lang (KL) E	Item-No.
DN13,5 (NW08)	13,5	10,3	25,0	20,2	28,6	20413000
DN17,2 (NW10)	17,2	14,0	25,0	20,2	28,6	20413050
DN21,3 (NW15)	21,3	18,1	50,5	43,5	36,0	20413105
DN26,9 (NW20)	26,9	23,7	50,5	43,5	36,0	20413155
DN33,7 (NW25)	33,7	29,7	50,5	43,5	36,0	20413203
DN42,4 (NW32)	42,4	38,4	64,0	56,5	36,0	20413253
DN48,3 (NW40)	48,3	44,3	64,0	56,5	36,0	20413305
DN60,3 (NW50)	60,3	56,3	77,5	70,5	36,0	20413360
DN76,1 (NW65)	76,1	72,1	91,0	83,5	48,0	20413410
DN88,9 (NW80)	88,9	84,3	106,0	97,0	48,0	20413460
DN114,3 (NW100)	114,3	109,7	130,0	122,0	48,0	20413510
DN139,7 (NW125)	139,7	134,5	155,0	146,0	66,0	20413556
DN168,3 (NW150)	168,3	163,1	183,0	174,0	66,0	20413605
DN219,1 (NW200)	213,9	219,1	233,5	225,0	66,0	20413655

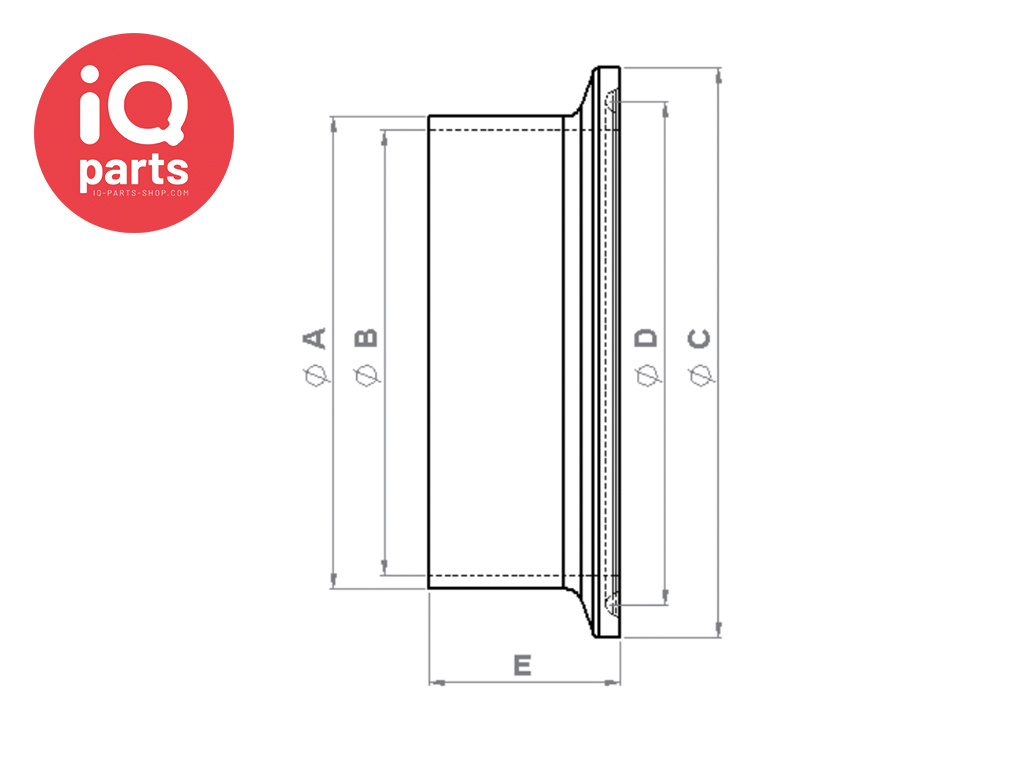

Maße in mm, Buchstaben A, B, C, D und E entsprechen dem Foto der technischen Zeichnung

produktcode:

20413000 - 20413050 - 20413105 - 20413155 - 20413203 - 20413253 - 20413305 - 20413360 - 20413410 - 20413460 - 20413510 - 20413556 - 20413605 - 20413655
