Flanschstutzen DIN32676 | Reihe B/ISO 1127 | AISI 316L | EU Produktion

Flanschstutzen DIN32676 Clamp-verbindungen sind ideal geeigent für den Einsatz in der Lebensmittel-, Pharma-, Chemie- und Biologieindustrie. Diese Klemm-verbindungen nach DIN32676 eignen sich auch im Bereich Motoren- und Prüfstandsbau.

Eigenschaften:

Material: Edelstahl AISI 316L (entspricht 1.4404)
Flanschstutzen in verscheidenen Ausführungen: nach DIN 32676 Reihe A/B/C in der Ausführung KK (kurz) und KL (lang), ISO 2852, EN ISO 1127, Sondergrößen, BS 4825, etc.
Standardschnittstelle: Hygieneklasse H3, innen <0,8 µm, außen <1,6 µm

Neben den Flanschstutzen und Blinddeckeln nach DIN32676 bieten wir Ihnen auch die passenden Dichtungen in verschiedenen Dichtungsmaterialien und Gussklammern in unterschiedlichen Ausführungen an. Sehen Sie sich dazu die Ergänzende Produkte an.

Schauen Sie sich das PDF der gewünschten Klemme genau an, um die Klemme in der richtigen Größe mit den richtigen Flanschstutzen zu bestellen!!

DIN 32676 Reihe. B	Rohr OD A	Rohr ID B	Flansch OD C	Nut D	Länge E	Item-No.
NW 13,5 / 25,0	13,5	10,3	25,0	20,2	21,5*	20403000
NW 13,5 / 34,0	13,5	10,3	34,0*	27,5	18,0	20403001
NW 13,5 / 50,5	13,5	10,3	50,5*	43,5	21,5	20403002
NW 17,2 / 25,0	17,2	14,0	25,0	20,2	21,5*	20403050
NW 17,2 / 34,0	17,2	14,0	34,0*	27,5	18,0	20403051
NW 17,2 / 50,5	17,2	14,0	50,5*	43,5	21,5	20403052
NW 21,3 / 34,0	21,3	18,1	34,0*	27,5	18,0	20403101
NW 21,3 / 50,5	21,3	18,1	50,5	43,5	21,5	20403100
NW 26,9	26,9	22,9*	50,5	43,5	21,5	20403150
NW 26,9 (1,6)	26,9	23,7	50,5	43,5	21,5	20403152
NW 33,7	33,7	29,7	50,5	43,5	21,5	20403200
NW 33,7 (1,2)	33,7	31,3*	50,5	43,5	21,5	20403203
NW 42,4 / 50,5	42,4	38,4	50,5*	43,5	21,5	20403260
NW 42,4 / 64,0	42,4	38,4	64,0	56,5	21,5*	20403250
NW 48,3	48,3	44,3	64,0	56,5	21,5*	20403300
NW 60,3	60,3	56,3	77,5	70,5	21,5*	20403350
NW 76,1	76,1	72,1	91,0	83,5	21,5*	20403400
NW 88,9	88,9	84,9	106,0	97,0	21,5*	20403451
NW 114,3	114,3	110,3*	130,0	122,0	28,0	20403500
NW 137,7	139,7	135,7	155,0	146,0	28,0	20403550
NW 168,3	168,3	163,3	183,0	174,0	28,0	20403600
NW 219,1	219,1	213,9	233,5	225,0	28,0	20403650
NW 273,0*	273,0	266,0	287,0	276,0	28,0	20403700
NW 323,9*	323,9	318,7	338,0	328,0	28,0	20400950

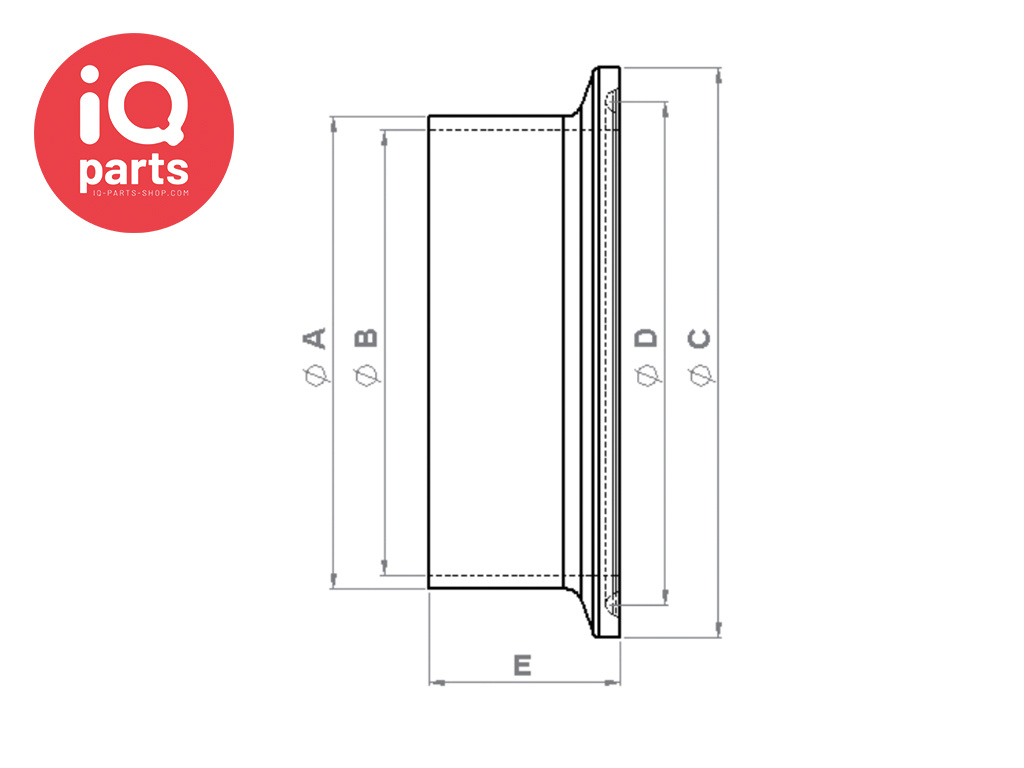

Maße in mm, Buchstaben A, B, C, D und E entsprechen dem Foto der technischen Zeichnung

*Maße sind abweichend von der DIN 32676 Reihe B
