CPC - MM1602 / MMD1602 | Kupplung | Messing verchromt | 3.2 mm Schlauchanschluß | Multi-Mount
Marke:
CPC
| Artikelnummer:: | CPC-MMD1602 |
| SKU: | MMD1602 |
- 2 Jahre Garantie
- Lieferzeit: 4 Wochen
Informationen
CPC - MM1602 / MMD1602 | Kupplung | Messing verchromt | 3.2 mm Schlauchanschluß | Multi-Mount
Dieses Produkt ist AUF ANFRAGE erhältlich. Für Preise und Bestellbedingungen wenden Sie sich bitte an unseren Vertrieb.

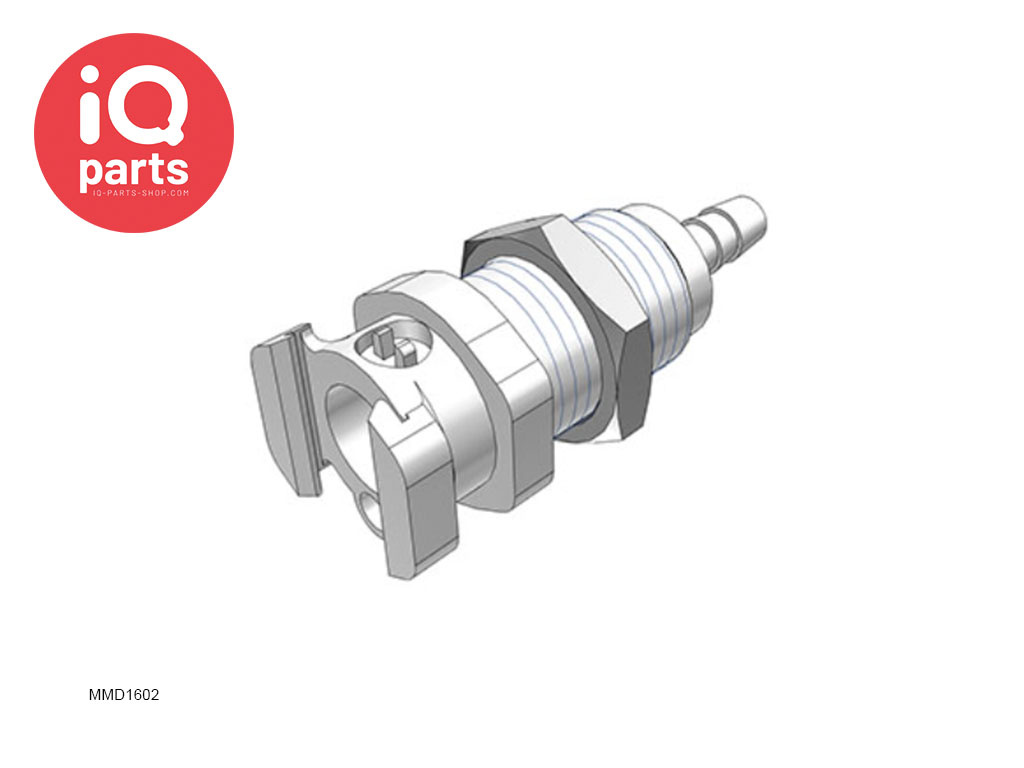

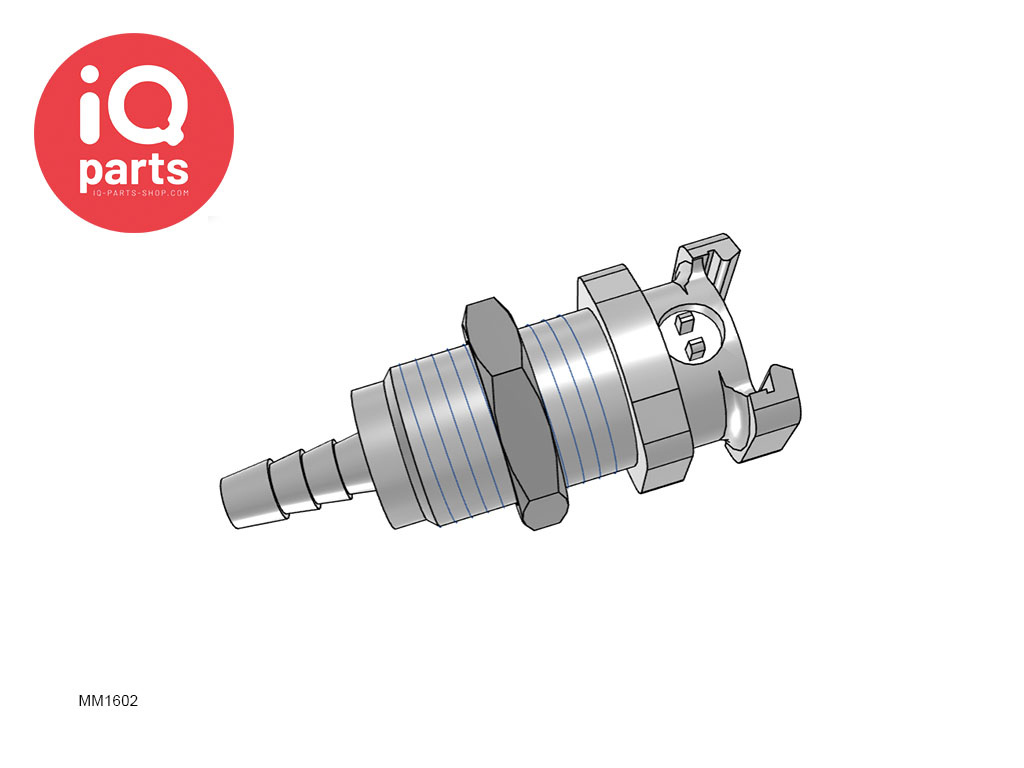

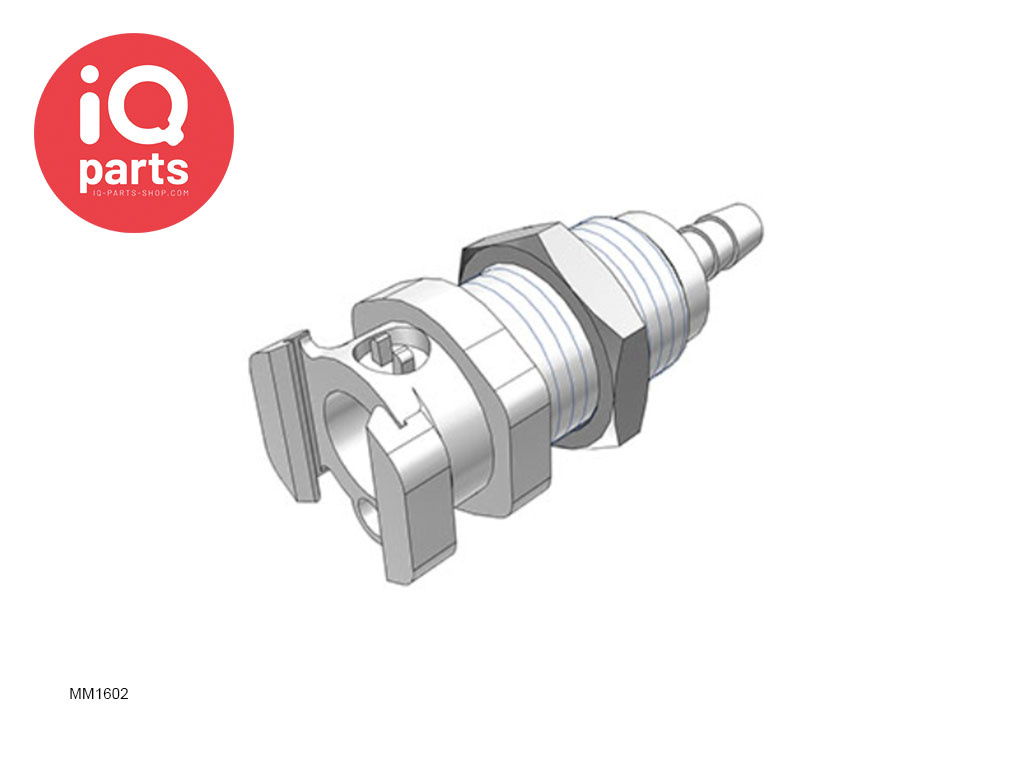

Eine gerade Kupplung von CPC aus der Multi-Mount-Serie mit 3.2 mm Schlauchanschluß. Diese Schnellkupplung (weiblich) sorgt für eine leckagefreie Abdichtung, teilweise durch einen Buna-N (NBR) Dichtring. Diese Kupplung ist mit Ventil (MMD1602) oder ohne Ventil (MM1602) erhältlich. (Wählen Sie oben rechts auf "Bitte wählen Sie:")
DIESER KUPPLUNG HAT EINEN DURCHFLUSS VON 1/8“
Multi-Mount-Kupplungen bieten einen einfach zu verwendenden Kupplung, mit dem Sie drei bis fünf Leitungen gleichzeitig verbinden können. Multi-Mount-Kupplungen sind in einer Vielzahl von Materialien erhältlich, darunter Acetal und verchromtes Messing. Multi-Mounts verfügen über eine Sicherheitsfunktion, um fehlerhafte Verbindungen zu verhindern, und können für maximale Designflexibilität mit oder ohne Ventile konfiguriert werden.
So montieren Sie den Multi-Mount:
- Bestimmen Sie die Durchflussgröße und die Verschlussart.
- Bestellen Sie zwei „Mehrfachmontageplatten“ (eine für die Kupplung und eine für die Stecker) mit der richtigen Anzahl an Anschlussöffnungen für Ihren konkreten Anwendungsfall (erhältlich mit 3, 4 oder 5 Öffnungen).
- Bestellen Sie zwei „Standard-Kupplungen mit Daumenverschlüssen“ für die beiden äußeren Öffnungen. (Siehe die Serien PMC und MC für 1/8“-Durchfluss und die PLC- oder LC-Serie für 1/4“-Durchfluss)
- Bestellen Sie eine entsprechende Anzahl „Kupplungen ohne Daumenverriegelung“ für die verbleibenden Innenöffnungen (aus der Multi-Mount-Serie: PMM- und MM-Serie für 1/8“-Durchfluss und PLM- und LM-Serie für 1/4“-Durchfluss)
- Bestellen Sie eine entsprechende Anzahl „Stecker“ (Aus der Multi-Mount-Serie: PMM- und MM-Serie für 1/8“-Durchfluss und PLM- und LM-Serie für 1/4“-Durchfluss)
Jetzt müssen Sie nur noch die beiden äußeren Schnellkupplungen mit den Daumenverschlüssen trennen, um die gesamte Serie zu trennen.
Anwendungen:
- Laserkühlsysteme
- Bodenuntersuchung
- Diagnostik
- Gasflaschenschränke
- Siebdruck
- Kraftstoffleitungen
Spezifikationen:
- Material: Messing verchromt
- Erhältlich in verschiedenen Größen: von 3,2 mm bis 9,5 mm ID, auch im 90°-Winkel
- Erhältlich mit Klemmringkupplung, Schlauchtülle oder Innengewinde
- Mit und ohne Ventil
- Acetalventil, Ventilfeder aus Edelstahl 316 (W5)
- Federn, Stifte und Daumenverriegelung: Edelstahl
- O-Ringe: Buna-N (NBR)
- Druck: Minimum: Vakuum, Maximum: 500 psi (Messing) und 240 psi (Acetal) pro Einzelkupplung
- Temperaturbereich: -40 °C bis 82 °C
Sehen Sie sich verwandte Produkte an, um die richtige Wahl für Ihre Anwendung zu finden, oder wenden Sie sich an unsere Verkaufsabteilung: [email protected]
Eigenschaften
| Medium: | Flüssig / Luft |
| Betriebsdruck: | Minimum: Vakuum, Maximum: 500 psi (Messing) und 240 psi (Acetal) pro Einzelkupplung |
| Temperaturbereich: | –40° C bis +82° C |
| Material: | Messing verchromt |
| Abmessung: | 1/8" Nennweite |
| Anschluss: | Gerade Kupplung |
| Dichtung: | Buna-N (NBR) |
| Schlauchanschluss: | 3,2 mm Innendurchmesser |
| Gewicht: | -- |
