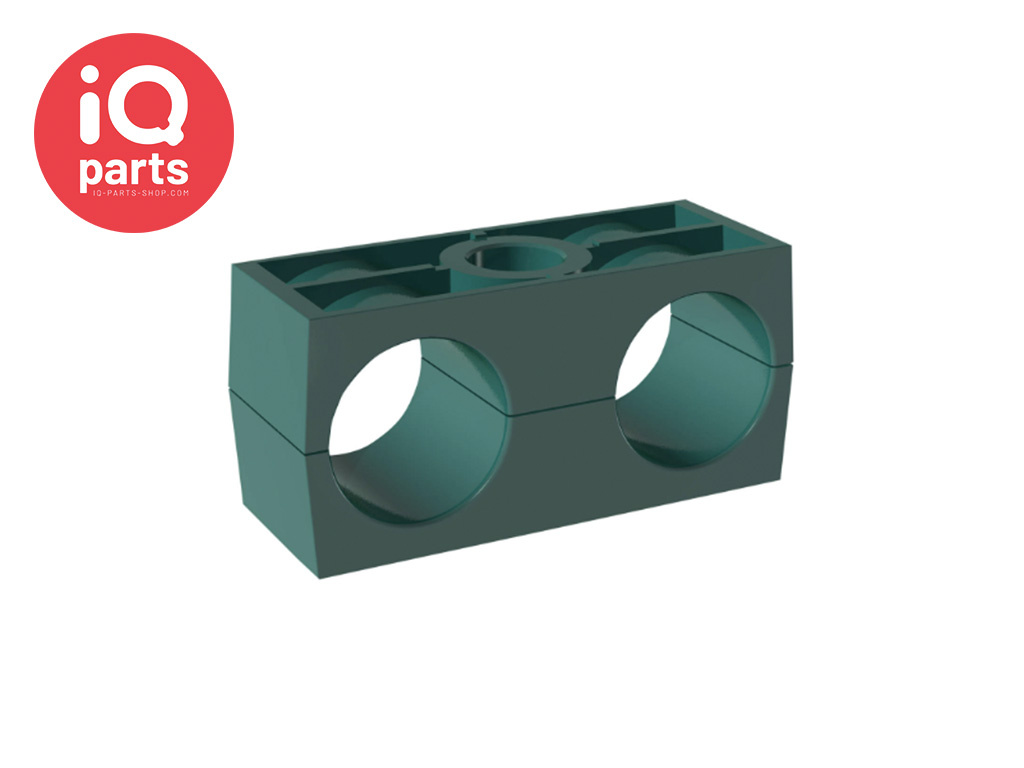

STAUFF Schellenkörper Doppel Baureihe | Polypropylen | glatte Innenfläche



Die STAUFF Doppelrohrschelle nach DIN 3015 zur einfachen und gleichzeitig sicheren Befestigung von zwei Rohren, Schläuchen, Kabeln und anderen Bauteilen. Der Durchmesser der Doppelrohrschelle kann zwischen 6 mm und 42 mm in Abstufungen gewählt werden. Die Innenfläche der STAUFF Doppelrohrschelle ist glatt.

Die H-Serie eignet sich hervorragend für Schläuche und Kabel.



Diese Schellenkörper hat eine glatte Innenfläche und keine Vorspannung, sodass die Schelle Ihr Schläuche oder Kabel gut festhält. Diese Schellenkörper besteht aus 2 Teilen und kann mittels Sechskantschrauben in Kombination mit einer Abdeckplatte oder Inbusschrauben montiert werden. Verwenden Sie unten eine Schweißplatte mit Gewinde, um die Schellenkörper zu befestigen. Die Länge der Schweißplatte bestimmt, wie viele Schellenkörper Sie nebeneinander montieren können. Sie können die Klemmen auch auf einer darunter liegenden Schiene montieren, sodass Sie problemlos mehrere Klemmen nebeneinander montieren können.

Diese Schellenkörper ist in einer Vielzahl von Durchmessern erhältlich, sodass Sie immer eine passende Größe finden. Wählen Sie im Auswahlmenü oben rechts auf dieser Seite den gewünschten Rohrdurchmesser aus.



Die Größen 1D bis 5D bieten Platz für 1 Schraube

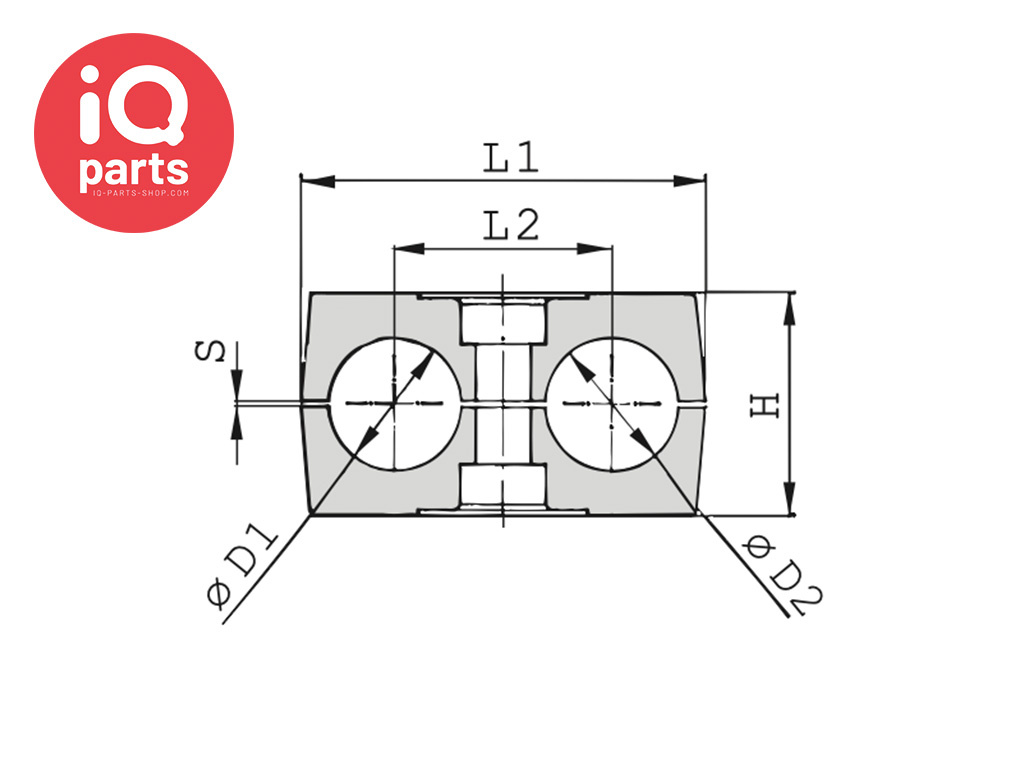

Jede Gruppe von Stauff hat ihre eigenen Dimensionen. Beispielsweise kann es vorkommen, dass in 2 Gruppen der gleiche Rohrdurchmesser vorkommt. Die Abmessung der Klemme ist dann unterschiedlich.



Zum Beispiel: 112/12-PP-H: 1 = Stauff-Größe, 12/12 = Rohr-ø beide Röhren, PP = Material (Polypropylen), H = glatte Innenfläche



Baugröße	Sechskantschraube mit Deckplatte
1D	M6 x 35
2D	M8 x 35
3D	M8 x 45
4D	M8 x 50
5D	M8 x 60

Schauen Sie sich im PDF unten die zahlreichen Möglichkeiten und die Systematik der Größenangabe an.
