STAUFF Schellenkörper Standard Baureihe | Polyamid | glatte Innenfläche

Marke: STAUFF

| Eigene Bewertung erstellen

STAUFF STAUFF Schellenkörper Standard Baureihe | Polyamid | glatte Innenfläche

€3,51 Inkl. MwSt.

€2,90 exkl. MwSt.

* exkl. MwSt. | zzgl. Versandkosten

Jetzt 0 noch auf Lager
Lieferzeit: 2 Wochen

Bitte wählen Sie:

Zum Warenkorb hinzufügen

Zur Wunschliste hinzufügen

Auf Vergleichsliste setzen

Artikelnummer::	STA-1130005073
SKU:	1130005073

2 Jahre Garantie
Lieferzeit: 2 Wochen

Dieses Produkt teilen

Informationen

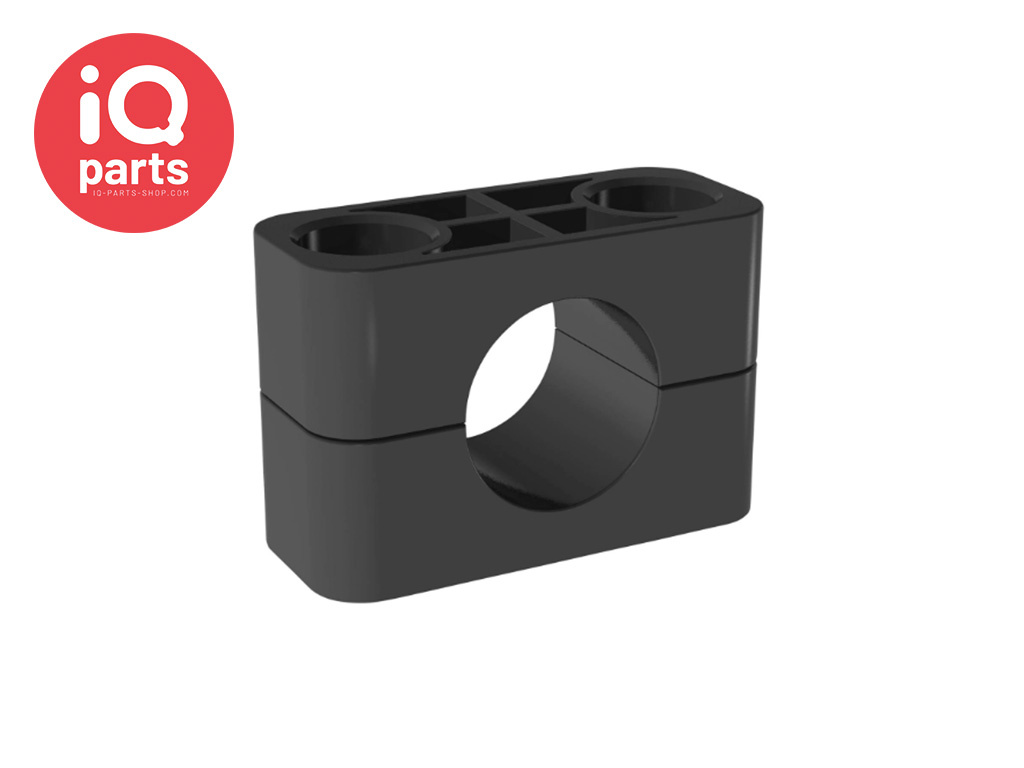

STAUFF Schellenkörper Standard Baureihe | Polyamid | glatte Innenfläche

Mit dieser Schellenkörper von Stauff können Sie ganz einfach ein oder mehrere Rohre nebeneinander befestigen. Die H-Serie eignet sich hervorragend für Schläuche und Kabel.

Diese Schellenkörper hat eine glatte Innenfläche und keine Vorspannung, sodass die Schelle Ihr Schläuche oder Kabel gut festhält. Diese Schellenkörper besteht aus 2 Teilen und kann mittels Sechskantschrauben in Kombination mit einer Abdeckplatte oder Inbusschrauben montiert werden. Verwenden Sie unten eine Schweißplatte mit Gewinde, um die Schellenkörper zu befestigen. Die Länge der Schweißplatte bestimmt, wie viele Schellenkörper Sie nebeneinander montieren können. Sie können die Klemmen auch auf einer darunter liegenden Schiene montieren, sodass Sie problemlos mehrere Klemmen nebeneinander montieren können.

Diese Schellenkörper ist in einer Vielzahl von Durchmessern erhältlich, sodass Sie immer eine passende Größe finden. Wählen Sie im Auswahlmenü oben rechts auf dieser Seite den gewünschten Rohrdurchmesser aus.

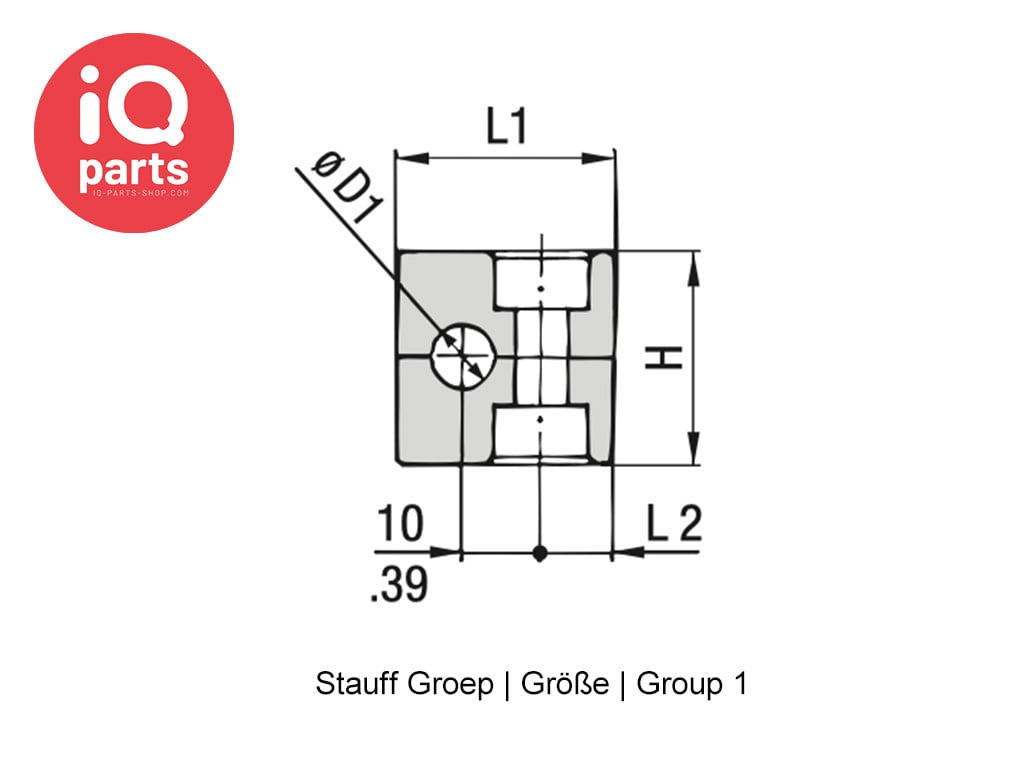

Größe 1 bietet Platz für 1 Schraube

Die Größen 1A bis 8 bieten Platz für 2 Schrauben

Jede Gruppe von Stauff hat ihre eigenen Dimensionen. Beispielsweise kann es vorkommen, dass in 2 Gruppen der gleiche Rohrdurchmesser vorkommt. Die Abmessung der Klemme ist dann unterschiedlich.

Nummerierungslogik:

Zum Beispiel: 315-PA-H: 3 = Stauff-Größe, 15 = Rohr-ø, PA = Material (Polyamid), H = glatte Innenfläche

Passende Schrauben für diese Standardserie:

Baugröße	Sechskantschraube mit Deckplatte	Inbusschraube ohne Deckplatte
1	M6 x 30	M6 x 20
1A	M6 x 30	M6 x 20
2	M6 x 35	M6 x 25
3	M6 x 40	M6 x 30
4	M6 x 45	M6 x 35
5	M6 x 60	M6 x 50
6	M6 x 70	M6 x 60
7	M6 x 100	M6 x 90
8	M6 x 125	M6 x 110

Schauen Sie sich im PDF unten die zahlreichen Möglichkeiten und die Systematik der Größenangabe an.

Produktmerkmale:

Nach DIN 3015-1
Bewährtes, getestetes und vertrauenswürdiges Produkt in verschiedenen Märkten
Empfohlen für die sichere Installation von Schläuchen und Kabeln
Abgeschrägte Kanten verhindern Schäden an Schläuchen und Kabeln
Verfügbar für alle gängigen Außendurchmesser von Schläuchen und Kabeln
Hervorragende Witterungsbeständigkeit, auch unter extremen Bedingungen

Hinweis: Sie bestellen nur die 2-teilige Schellenkörper. Weitere Montageteile müssen separat bestellt werden!!

Produktcode:

1130003145 – 1130003148 – 1130003151 – 1130003154 – 1130005125 – 1130003161 – 1130005073 – 1130009823 – 1130005101 – 1130005146 – 1130005188 – 1130005235 – 1130005258 – 1130005273 – 1130005291 – 1130005330 – 1130005367 – 1130005384 – 1130003274 – 1130003277 – 1130003280 – 1130003283 – 1130003286 – 1130003381 – 1130006333 – 1130005786 – 1130005820 – 1130005952 – 1130005978 – 1130005994 – 1130006024 – 1130006050 – 1130002661 – 1130003573 – 1130003576 – 1130003579 – 1130006215 – 1130006220 – 1130006225 – 1130006229 – 1130018302 – 1130006233 – 1130006261 – 1130007431

106-PA-H – 106.4-PA -H – 108-PA-H – 109.5-PA-H – 110-PA-H – 112-PA-H - 106A-PA-H – 106.4A-PA-H – 108A-PA-H – 110A-PA-H – 112A-PA-H – 212.7-PA-H – 213.5-PA-H – 214-PA-H - 215-PA-H –216-PA-H – 217.2-PA-H – 218-PA-H – 319-PA-H - 320-PA-H –321.3-PA-H – 322-PA-H – 325-PA-H – 325.4-PA-H – 426.9-PA-H – 428-PA-H – 430-PA-H – 532-PA-H – 533.7-PA-H – 535-PA-H – 538-PA-H – 540-PA-H – 542-PA-H – 644.5-PA-H – 648.3-PA-H – 650.8-PA-H – 757.2-PA-H – 760.3-PA-H – 763.5-PA-H – 770-PA-H – 773-PA-H – 776.1-PA-H – 888.9-PA-H – 8102L-PA-H
