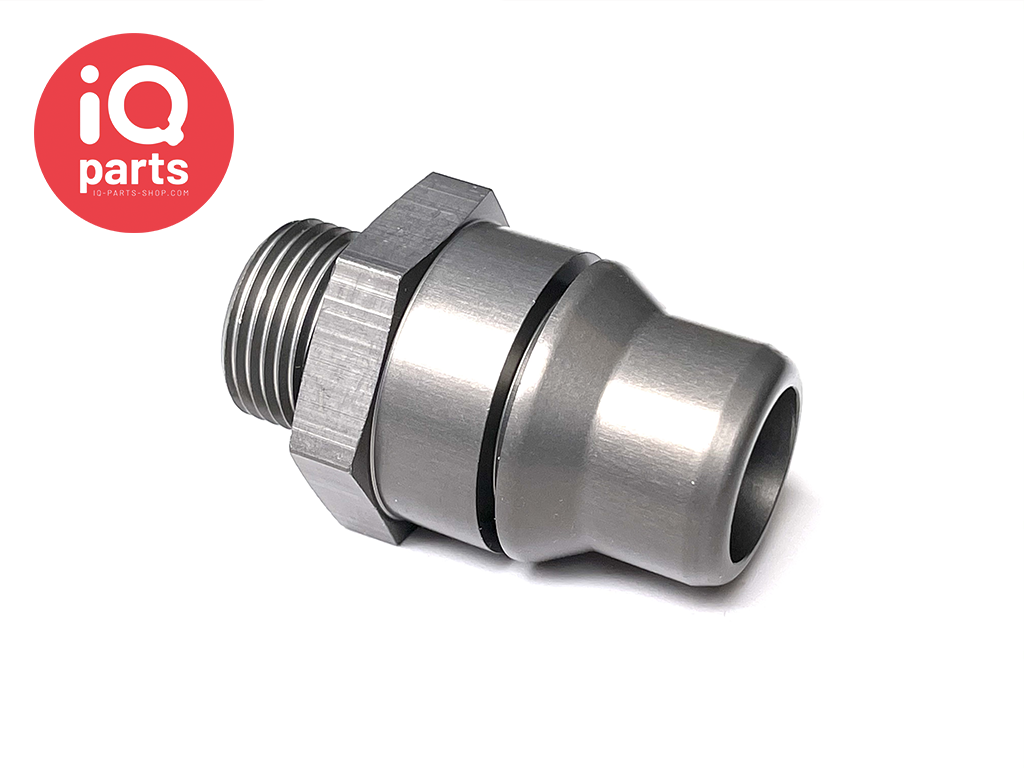

VDA Einschraub-Stecknippel NW16 - M20 x 1.5



Der VDA-Stecknippel zum Einschrauben hat die Nennweite 16 (NW16). Das bedeutet, dass das Innenmaß des Einschraubnippels 16 mm misst. Das Einschrauben des Nippels ermöglicht das M20x1,5 Außengewinde. Das Gewinde muss auf Grund der EPDM-Dichtung (unter dem Sechskant) nicht zusätzlich abgedichtet werden. Nachfolgend finden Sie die genauen Produktmaße;



NW	D	L1	L2	DN	SW	O-Ring-Material
16	M20x1,5	50	12	22,3	30	EPDM



Die Einschraubstutzen nach VDA-Norm (passend für NORMAQUICK® PS3) sind bereits seit Jahren im Fahrzeugbau etablierte Verbindungslösungen. Insbesondere bei medienführenden Leitungen im Bereich von Temperier-Systemen (Kühlerleitungen/Heizleitungen), Ladeluft-Systemen und Kraftstoff-Systemen kommen diese Stecksysteme zum Einsatz. Als Gegenstück für den Steckverbinder an der medienführenden Leitung wird ein Einschraubnippel (z.B. für Gewindeanschluss am Kühler) oder ggf. auch ein NORMAQUICK® PS3 Steckverbinder benötigt.
