CPC - 90º Koppelingset CAGIVA | Verchroomd messing | 1/4" NPT - slangpilaar 8 - 10 mm
Merk:
CPC
| Artikelnummer: | CPC-CAG01 |
| SKU: | CAG01 |
- 2 jaar garantie
- Levertijd: Voor 12:00 besteld volgende werkdag geleverd
Informatie
CPC - 90º Koppelingset CAGIVA | Verchroomd messing | 1/4" NPT - slangpilaar 8 - 10 mm
Deze koppelingset voor CAGIVA bestaat uit:

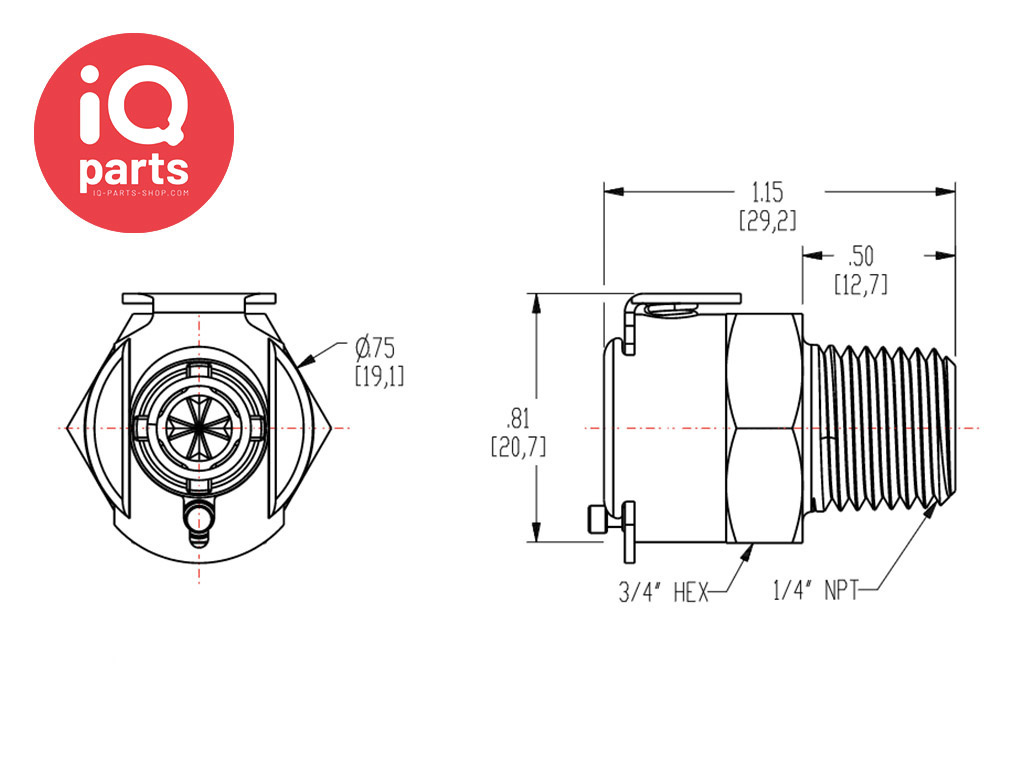

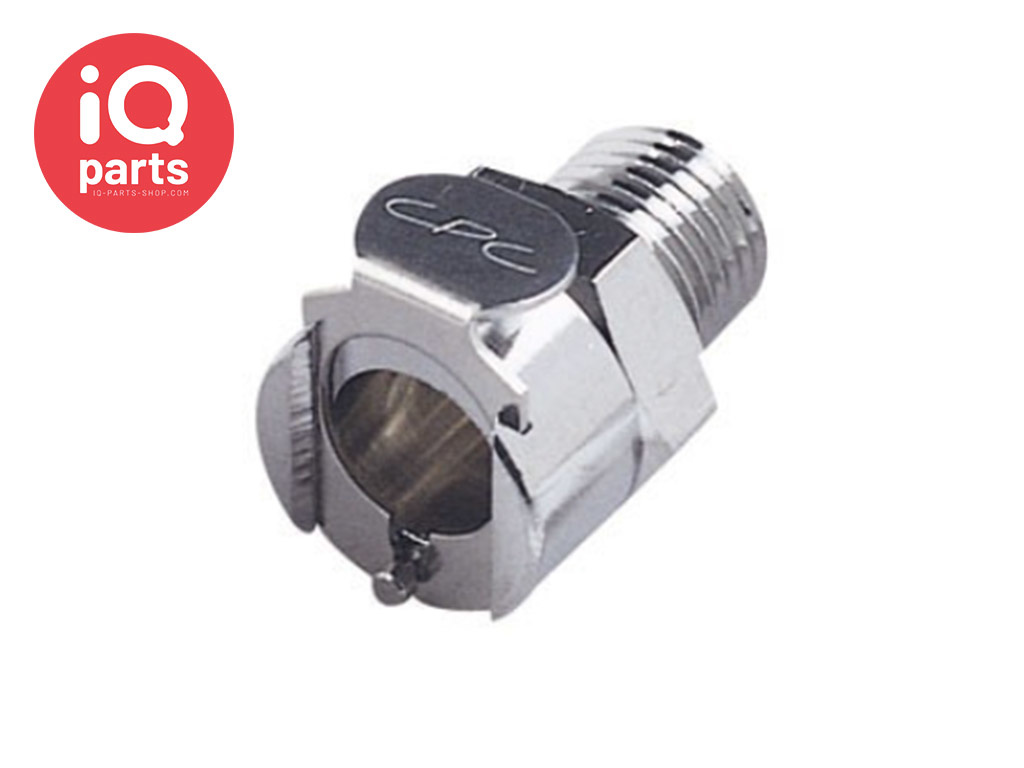

- De LCD10004V koppeling, met afsluitventiel en een 1/4" NPT schroefdraad (conisch, zelfdichtend) van CPC, is de tankzijdige koppeling om in te schroeven. De geïntegreerde VITON afdichting (FKM) maakt de LCD10004V geschikt voor gebruik in verband met brandstof.

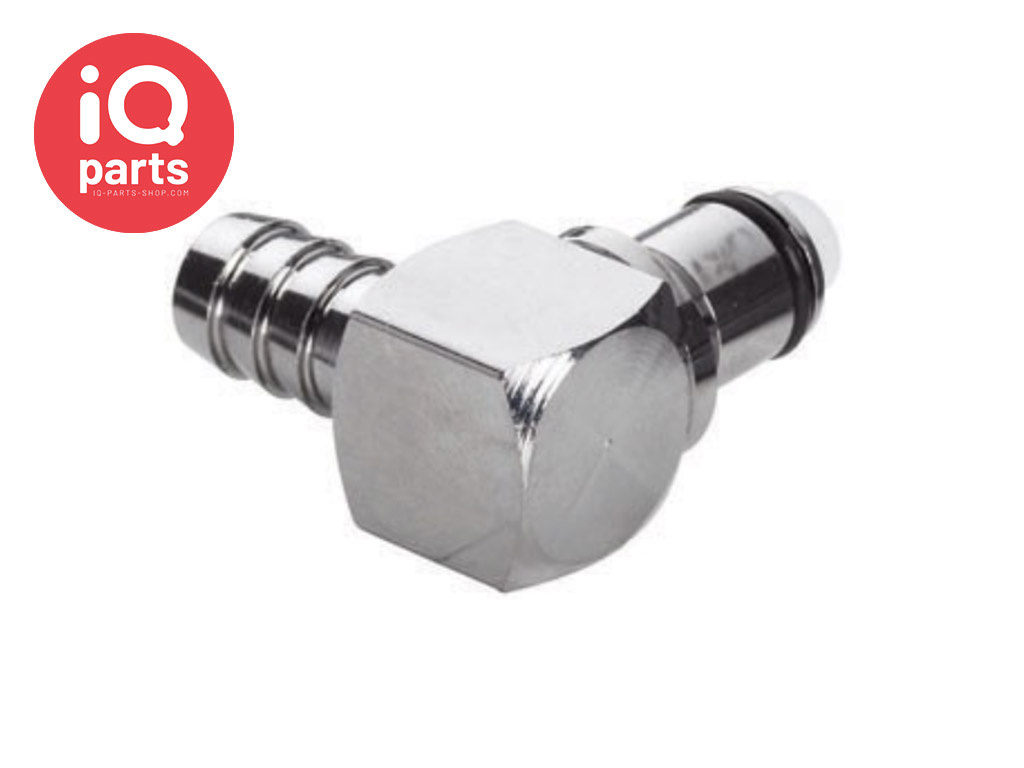

- De 90º insteeknippel LCD23006V met afsluitventiel en een 9,5 mm slangaansluiting voor 8 t/m 10 mm brandstofslang (binnendiameter). De LCD23006V heeft een VITON afdichting (FKM) en is daardoor brandstofbestendig.

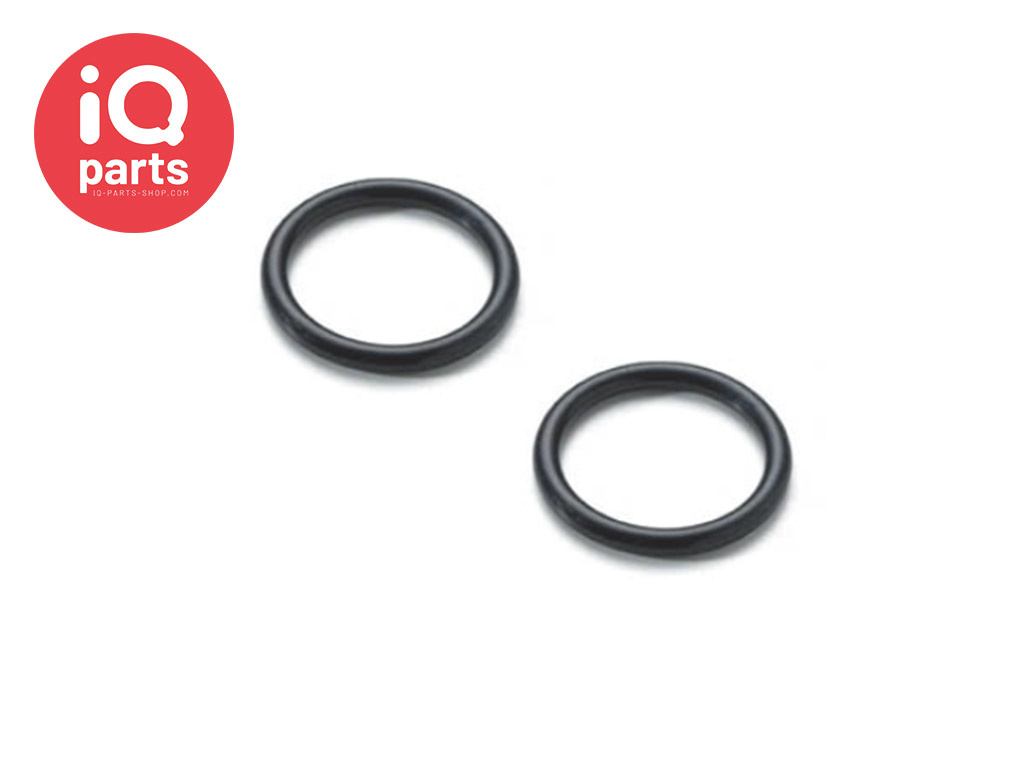

- 2 extra Viton afdichtringen
Montageaanbeveling voor de CPC-snelkoppelingen:
Houd er rekening mee dat:
- Smeer de schroefdraad van de koppeling met Loctite 243
- Schroef de koppeling met de hand in de schroefdraad van de tankplaat
- Draai ½ tot ¾ slag vast met een sleutel
Houd er rekening mee dat:
Na montage zijn nog 2-3 draadwindingen van de koppeling zichtbaar boven de tankplaat, dit is normaal aangezien de koppeling een conische schroefdraad heeft en de schroefdraad in de tankplaat cilindrisch is.
Wacht een dag totdat de Loctite is uitgehard voordat u de tank vult.
Let op:
CPC vervaardigt deze 90º insteeknippel niet met een 8 mm slangaansluiting. Normaal gesproken past de 9,5 mm slangpilaar ook in een 8 mm brandstofslang, zij het met enige moeite. De slangaansluiting is altijd iets groter dan de binnendiameter van de brandstofslang zodat de slang stevig op de tulle zit. Buitendiameter bij 3/8" ~ 10,5 mm.
Algemene informatie over de LC serie:
CPC’s snelkoppelingen uit de LC-serie van verchroomde messing. De koppelingen zijn robuust gebouwd en gemaakt om lang mee te gaan in de meest veeleisende toepassingen. Ideaal voor gebruik bij hogere temperaturen of druk, de LC-serie is met één hand te bedienen voor snel en eenvoudig aansluiten en loskoppelen. Deze koppelingen bieden de flexibiliteit van meerdere configuraties en aansluitingen. LC koppelingen passen ook op de PLC-acetaal- en PLC12-polypropyleen koppelingen. Daarnaast zijn er koppelingen leverbaar die voldoen aan de eisen van de NSF-norm. Voor meer technische informatie, zie de PDF.
- Materiaal: Verchroomd Messing
- In diverse maten verkrijgbaar: van 6,4 mm tot 9,5 mm ID, ook in een hoek van 90º
- Verkrijgbaar met klemring-koppeling, slangpilaar of buiten- of binnendraad
- Met en zonder ventiel, Ventielveer uit RVS 316 (W5)
- Verkrijgbaar met mogelijkheid voor paneelmontage
- O-ringen: Viton (FKM)
- Vacuüm tot 17,3 bar (250 PSI)
- Temperatuurbereik: -40ºC tot 82ºC constant
Kijk bij gerelateerde producten voor de juiste keuze voor uw toepassing of neem contact op met onze verkoopafdeling: [email protected]
Specificaties
| Medium: | Vloeistof / Lucht / Benzine |
| Bedrijfsdruk: | 17,3 bar Vacuüm |
| Temperatuur bereik: | –40° C tot +82° C |
| Materiaal: | Verchroomd messing |
| Afmeting: | 1/4" doorstroom |
| Aansluiting: | 90º Insteeknippel |
| Afdichting: | Viton (FKM) |
| Slangaansluiting: | 8 - 10 mm binnendiameter |
| Gewicht: | -- |
