STAUFF Blokklem Dubbele Series | Polypropyleen | Geribbeld binnenvlak



De STAUFF dubbele blokklem volgens DIN 3015 voor het eenvoudig en tegelijkertijd veilig bevestigen van twee buizen, slangen, kabels en andere componenten. De diameter van de dubbele blokklem kan in stappen van 6 mm tot 42 mm worden gekozen. Geprofileerd ontwerp wordt aanbevolen voor de veilige installatie van stijve buizen en pijpen.

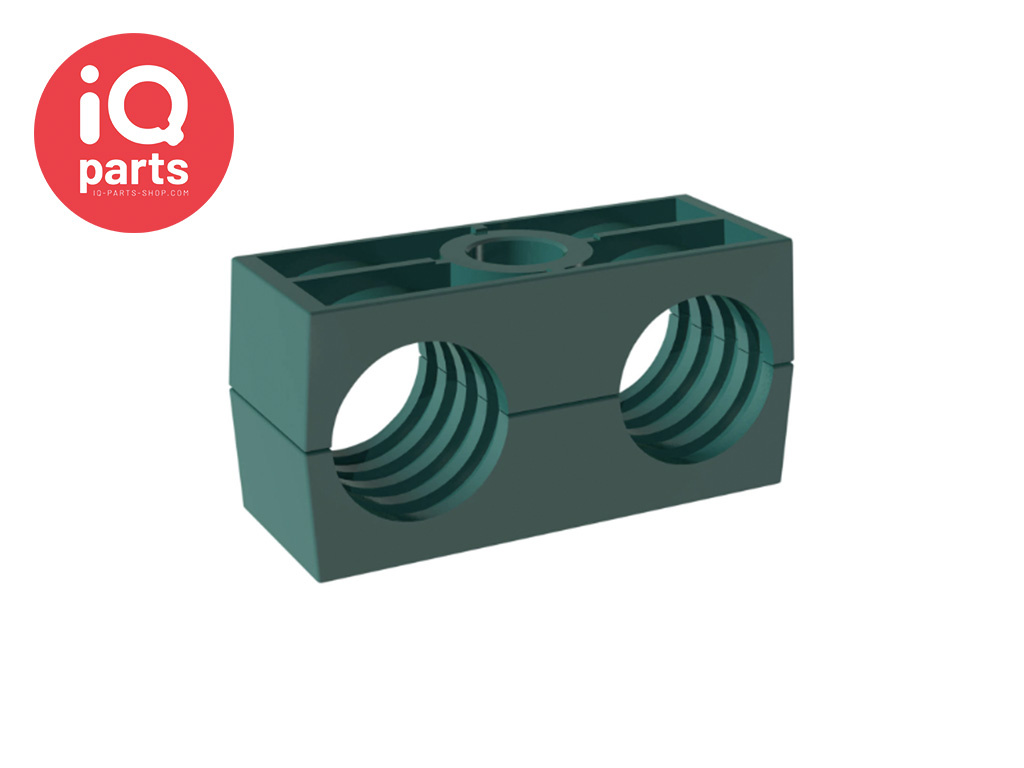

Deze blokklem heeft een Geribbeld binnenvlak en een mate van voorspanning, zodat de klem goede grip heeft op uw buis of pijp. Deze blokklem bestaat uit 2 delen en kan gemonteerd worden doormiddel van zeskantbouten in combinatie met een dekplaat of inbusbouten. Aan de onderzijde gebruikt u een lasplaat met schroefdraad om de blokklem op te monteren. De lengte van de lasplaat bepaalt hoeveel blokklemmen u naast elkaar kunt monteren. U kunt de klemmen ook monteren op een onderliggende rail, zodat u makkelijk meerdere klemmen naast elkaar kunt monteren.



Deze blokklem is verkrijgbaar in een groot aantal diameters, zodat u altijd een passende maat kunt vinden. Selecteer de gewenste buisdoorsnede in het selectiemenu rechtsboven op deze pagina.



Groep 1D t/m 5D bevat ruimte voor 1 schroef



Elke groep van Stauff heeft zijn eigen afmetingen. Zo kan het voorkomen dat dezelfde buisdiameter in 2 groepen voor komt. De dimensie van de klem verschilt dan.

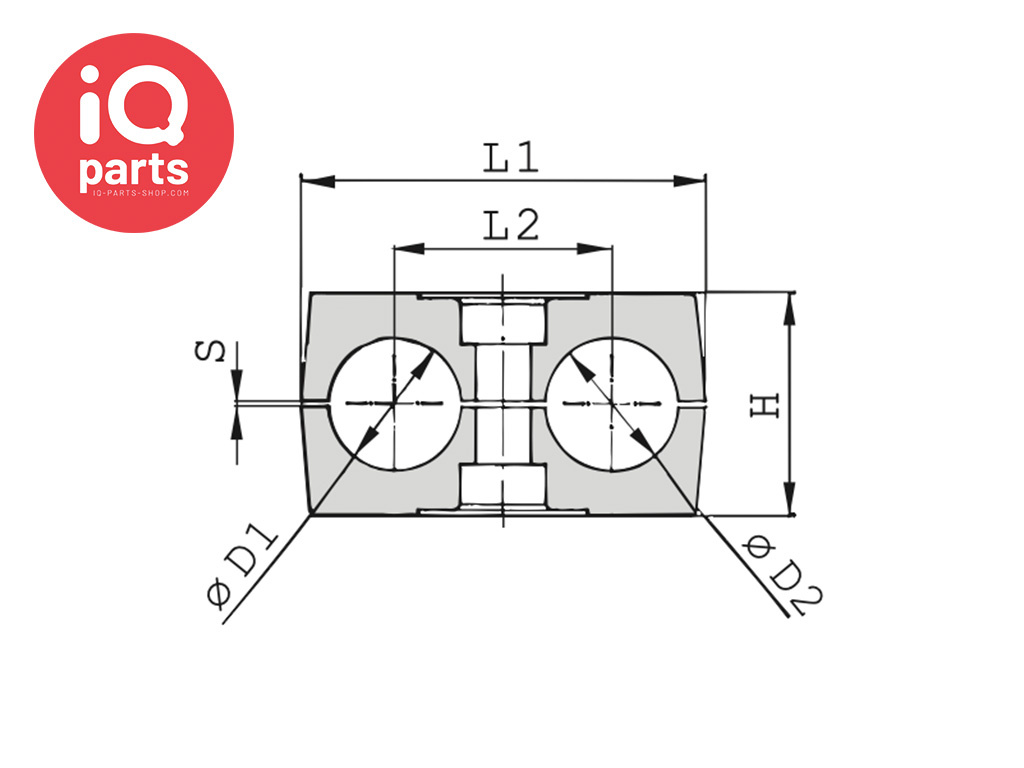

Bijvoorbeeld: 112/12-PP: 1 = Stauff-groep, 12/12 = buis ø beide buizen, PP = materiaal (Polypropyleen)





Groep	Zeskantbout met dekplaat
1D	M6 x 35
2D	M8 x 35
3D	M8 x 45
4D	M8 x 50
5D	M8 x 60



Kijk in de PDF hieronder voor de talrijke mogelijkheden en de systematiek van de maataanduiding.









Productcode:

1130005070 – 1130005062 – 1130005092 – 1130005113 – 1130005139 – 1130005173 – 1130005252 – 1130005243 – 1130005265 – 1130005284 – 1130005322 – 1130005360 – 1130005376 – 1130005410 – 1130005526 – 1130005554 – 1130005570 – 1130005603 – 1130005659 – 1130005644 – 1130005775 – 1130005811 – 1130005840 – 1130005971 – 1130005988 – 1130006016 – 1130006042 – 1130006059 – 1130006078

106/06-PP-H - 106.4/06.4-PP-H - 108/08-PP-H - 109.5/09.5-PP-H - 110/10-PP-H - 112/12-PP-H - 112/12-PP-H  - 212.7/12.7-PP-H - 213.5/13.5-PP-H - 214/14-PP-H - 215/15-PP-H - 216/16-PP-H - 217.2/17.2-PP-H - 218/18-PP-H - 319/19-PP-H - 320/20-PP-H - 321.3/21.3-PP-H - 322/22-PP-H - 325/25-PP-H - 325.4/25.4-PP-H - 426.9/26.9-PP-H - 428/28-PP-H - 430/30-PP-H - 532/32-PP-H - 533.7/33.7-PP-H - 535/35-PP-H - 538/38-PP-H - 540/40-PP-H - 542/42-PP-H
