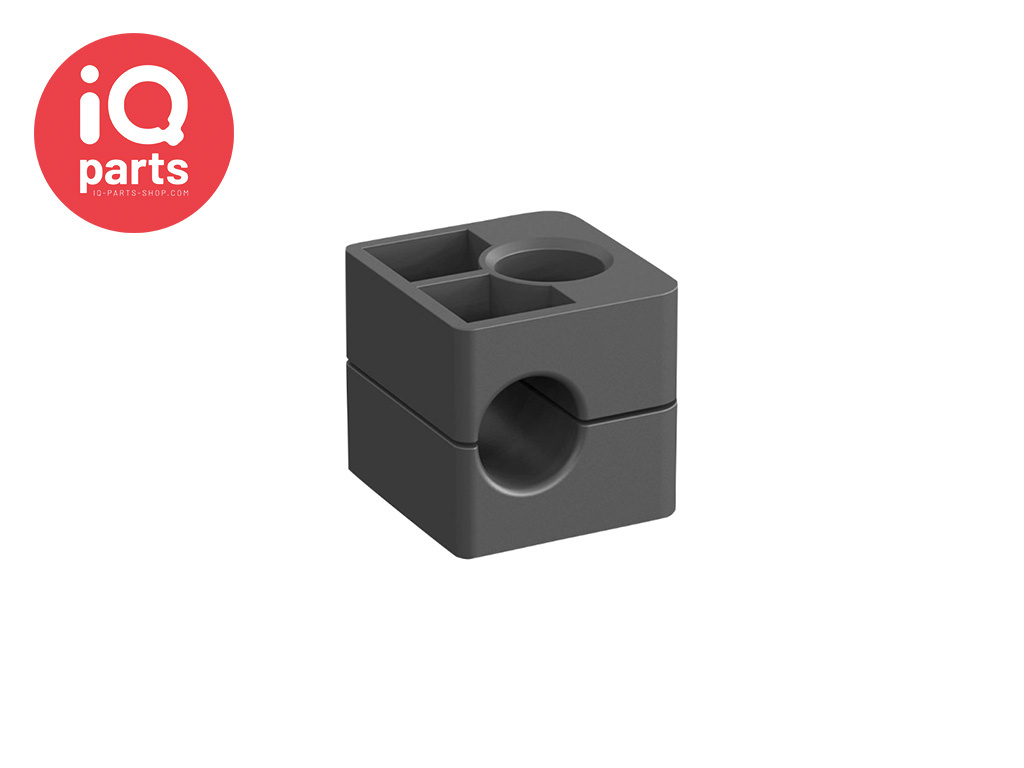

STAUFF Blokklem Standaard Series | Polyamide | Glad binnenvlak



Met deze Blokklem van Stauff bevestigd u eenvoudig 1 of enkele leidingen naast elkaar. De H-serie is uitermate geschikt voor slangen en kabels.



Deze blokklem heeft een Glad binnenvlak en geen voorspanning, zodat de klem goede grip heeft op uw slang of kabel. Deze blokklem bestaat uit 2 delen en kan gemonteerd worden doormiddel van zeskantbouten in combinatie met een dekplaat of inbusbouten. Aan de onderzijde gebruikt u een lasplaat met schroefdraad om de blokklem op te monteren. De lengte van de lasplaat bepaalt hoeveel blokklemmen u naast elkaar kunt monteren. U kunt de klemmen ook monteren op een onderliggende rail, zodat u makkelijk meerdere klemmen naast elkaar kunt monteren.



Deze blokklem is verkrijgbaar in een groot aantal diameters, zodat u altijd een passende maat kunt vinden. Selecteer de gewenste buisdoorsnede in het selectiemenu rechtsboven op deze pagina.



Groep 1 bevat ruimte voor 1 schroef

Groep 1A t/m 8 bevat ruimte voor 2 schroeven



Elke groep van Stauff heeft zijn eigen afmetingen. Zo kan het voorkomen dat dezelfde buisdiameter in 2 groepen voor komt. De dimensie van de klem verschilt dan.



Bijvoorbeeld: 315-PA-H: 3 = Stauff-groep, 15 = buis ø, PA = materiaal (Polyamide), H = glad binnenvlak





Groep	Zeskantbout met dekplaat	Inbusbout zonder dekplaat
1	M6 x 30	M6 x 20
1A	M6 x 30	M6 x 20
2	M6 x 35	M6 x 25
3	M6 x 40	M6 x 30
4	M6 x 45	M6 x 35
5	M6 x 60	M6 x 50
6	M6 x 70	M6 x 60
7	M6 x 100	M6 x 90
8	M6 x 125	M6 x 110



Kijk in de PDF hieronder voor de talrijke mogelijkheden en de systematiek van de maataanduiding.









Productcode:

1130003145 – 1130003148 – 1130003151 – 1130003154 – 1130005125 – 1130003161 – 1130005073 – 1130009823 – 1130005101 – 1130005146 – 1130005188 – 1130005235 – 1130005258 – 1130005273 – 1130005291 – 1130005330 – 1130005367 – 1130005384 – 1130003274 – 1130003277 – 1130003280 – 1130003283 – 1130003286 – 1130003381 – 1130006333 – 1130005786 – 1130005820 – 1130005952 – 1130005978 – 1130005994 – 1130006024 – 1130006050 – 1130002661 – 1130003573 – 1130003576 – 1130003579 – 1130006215 – 1130006220 – 1130006225 – 1130006229 – 1130018302 – 1130006233 – 1130006261 – 1130007431

106-PA-H – 106.4-PA -H – 108-PA-H – 109.5-PA-H – 110-PA-H – 112-PA-H - 106A-PA-H – 106.4A-PA-H – 108A-PA-H – 110A-PA-H – 112A-PA-H – 212.7-PA-H – 213.5-PA-H – 214-PA-H - 215-PA-H –216-PA-H – 217.2-PA-H – 218-PA-H – 319-PA-H - 320-PA-H –321.3-PA-H – 322-PA-H – 325-PA-H – 325.4-PA-H – 426.9-PA-H – 428-PA-H – 430-PA-H – 532-PA-H – 533.7-PA-H – 535-PA-H – 538-PA-H – 540-PA-H – 542-PA-H – 644.5-PA-H – 648.3-PA-H – 650.8-PA-H – 757.2-PA-H – 760.3-PA-H – 763.5-PA-H – 770-PA-H – 773-PA-H – 776.1-PA-H – 888.9-PA-H – 8102L-PA-H
