HYDAC - Dubbele Buisklem | Geribbeld binnenvlak | DIN 3015 Deel 3 | C-Railmontage
Merk:
HYDAC
| Artikelnummer: | HYD-GR-16-DOTM |
| SKU: | GR 16 DO |
- 2 jaar garantie
- Levertijd: 2 weken
Informatie
HYDAC - Dubbele Buisklem | Geribbeld binnenvlak | DIN 3015 Deel 3 | C-Railmontage

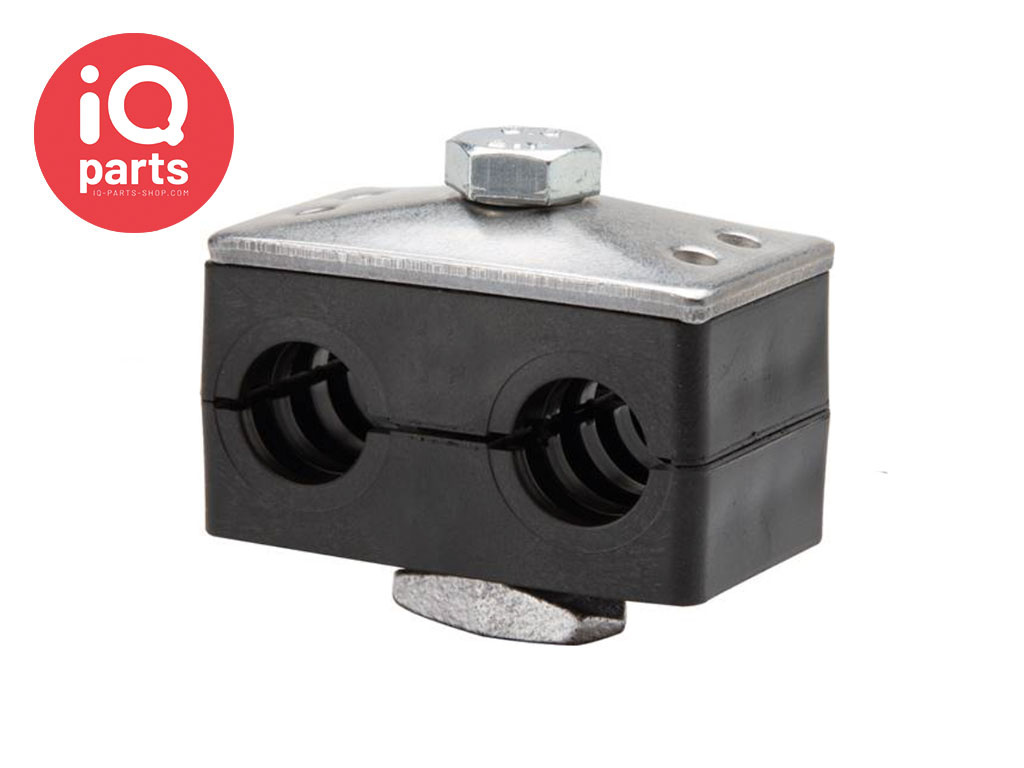

Deze buisklem bestaat uit een Polypropylene klemdeel voor 2 buizen, slangen of kabels en een dekplaat welke door middel van een bout geklemd worden op een C-Rail.
Klemmen volgens DIN 3015 zijn een geavanceerd modulair systeem voor het bevestigen van buizen met statische en dynamische belastingen.
Het biedt verschillende voordelen:
- Demping van schokken, trillingen en geluid, evenals compensatie van buistoleranties door het gebruik van elastomeerinzetstukken
- Hoge sterkte verzekerd door geribbelde klemlichamen
- Lasplaat uit één enkel getrokken stuk
- Stalen onderdelen met voldoende oppervlaktebescherming
- Veilige montage door klemwerking van de kunststofdelen
- Kan op C-montagerails worden geïnstalleerd, ook verkrijgbaar met lassteunen
- Efficiënte plug-/schroefinstallatie van de montagerailmoeren
Montage
Alle buisklemmen uit het HY-ROS-assortiment bieden uiterst indrukwekkende eigenschappen: uitstekende veerkracht, optimale materiaalweerstand tegen trek- en scheurspanningen en hoge slijtvastheid.
Het type buisbeugel, maat en materiaal worden gekozen afhankelijk van de toepassing en soort belasting (thermisch/mechanisch).
- Voor een veilige montage zijn, afhankelijk van de belastingsvereisten, stabiele dragereenheden, zoals basisplaten en montagerails, vereist.
- De eerste klem dient direct na de schroefdraadverbinding gemonteerd te worden. Hierdoor wordt de verbinding beschermd tegen trillingen.
- Bochten in de buis moeten aan beide zijden van de bocht worden vastgeklemd (er moet rekening worden gehouden met de pulsatierichting).
- De voorgeschreven materiaaleigenschapsgrenzen moeten in acht worden genomen.
- Indien er ventielen in de leidingen worden verwerkt, verdient het aanbeveling om voor en achter deze kleppen ondersteuning te voorzien.
Materiaaleigenschappen:
- Klem: polypropyleen (0,9 g/c m3, -30ºC tot 90ºC)
- Metalen onderdelen: staal, blank/gegalvaniseerd staal
- Schroeven: gegalvaniseerd staal
Draad- en koppelwaarde:
- Maat 1: M6 & 5 Nm
- Maat 2 t/m 4: M8 & 12 Nm
- Maat 5: M8 & 5 Nm
Optioneel:
- Eliminatie van roest door rondom aangebrachte anticorrosiecoatings
- Degelijke montage van componenten door klemlichamen van thermoplastisch element
De buisklemmen bestaan uit grootte 1 t/m 5. In het artikelnummer kunt u aflezen wat de bouwgrootte van uw artikel is. Bijvoorbeeld HYD-GR-112-DOTM: in het getal is het eerste cijfer de bouwgrootte, de laatste cijfers geven de buitendiameter van de buis aan.
Ook in de PDF vindt u informatie over de bouwgrootte.
Productcode:
GR 16 DOTM - GR 18 DOTM - GR 110 DOTM - GR 112 DOTM - GR 2137 DOTM - GR 214 DOTM - GR 215 DOTM - GR 216 DOTM - GR 2171 DOTM - GR 218 DOTM - GR 320 DOTM - GR 3213 DOTM - GR 322 DOTM - GR 325 DOTM - GR 4269 DOTM - GR 428 DOTM - GR 430 DOTM - GR 5337 DOTM - GR 535 DOTM - GR 538 DOTM - GR 540 DOTM - GR 542 DOTM
