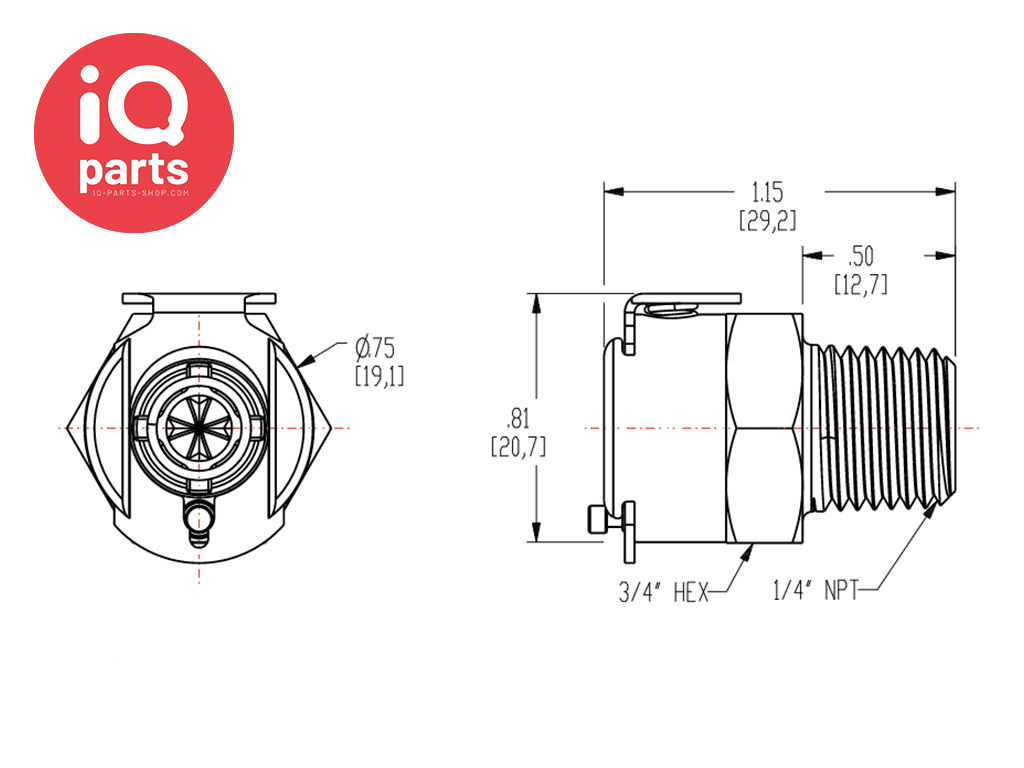

CPC - LCD10004V | Snelkoppeling | Verchroomd messing | 1/4" NPT buitendraad



De LCD10004V koppeling, met afsluitventiel en een 1/4" NPT schroefdraad (conisch, zelfdichtend) van CPC, is de tankzijdige koppeling om in te schroeven. De geïntegreerde VITON afdichting (FKM) maakt de LCD10004V geschikt voor gebruik in verband met brandstof.



• Cagiva - Navigator
• Cagiva - Grand Canyon
• Ducatie - 998
• MV Agusta - R 1150 GS Adventure



Montageaanbeveling voor de CPC-snelkoppelingen:

1. Smeer de schroefdraad van de koppeling met Loctite 243
2. Schroef de koppeling met de hand in de schroefdraad van de tankplaat
3. Draai ½ tot ¾ slag vast met een sleutel

Houd er rekening mee dat:

Na montage zijn nog 2-3 draadwindingen van de koppeling zichtbaar boven de tankplaat, dit is normaal aangezien de koppeling een conische schroefdraad heeft en de schroefdraad in de tankplaat cilindrisch is.

Wacht een dag totdat de Loctite is uitgehard voordat u de tank vult.

CPC’s snelkoppelingen uit de LC-serie van verchroomde messing. De koppelingen zijn robuust gebouwd en gemaakt om lang mee te gaan in de meest veeleisende toepassingen. Ideaal voor gebruik bij hogere temperaturen of druk, de LC-serie is met één hand te bedienen voor snel en eenvoudig aansluiten en loskoppelen. Deze koppelingen bieden de flexibiliteit van meerdere configuraties en aansluitingen. LC koppelingen passen ook op de PLC-acetaal- en PLC12-polypropyleen koppelingen. Daarnaast zijn er koppelingen leverbaar die voldoen aan de eisen van de NSF-norm. Voor meer technische informatie, zie de PDF.



Kijk bij gerelateerde producten voor de juiste keuze voor uw toepassing of neem contact op met onze verkoopafdeling: [email protected]
