VDA Inschroefnippel NW16 - M24 x 1.5

Merk: IQ-Parts

| Schrijf je eigen review

IQ-Parts VDA Inschroefnippel NW16 - M24 x 1.5

Specificaties bekijken

€31,88 Incl. btw

€26,35 Excl. btw

* Excl. btw | Excl. Verzendkosten

Momenteel 908 op voorraad
Levertijd: Voor 12:00 besteld volgende werkdag geleverd

Maak een keuze:

Toevoegen aan winkelwagen

Aan verlanglijst toevoegen

Toevoegen aan vergelijking

Koop 10 voor €23,72 per stuk en bespaar 10%
Koop 25 voor €21,08 per stuk en bespaar 20%

Artikelnummer:	NOR-40061165X
SKU:	40061165X

2 jaar garantie
Levertijd: Voor 12:00 besteld volgende werkdag geleverd

Deel dit product

Informatie

VDA Inschroefnippel NW16 - M24 x 1.5

De VDA-insteeknippel met metrische schroefdraad heeft een nominale breedte van 16 (NW16). Dit betekent dat de binnenmaat van de inschroefnippel 16 mm is. Door de nippel in te draaien is de buitendraad M24x1.5. Door de HNBR-afdichting (onder de zeskant) hoeft de schroefdraad niet extra afgedicht te worden. Hieronder vindt u de exacte productafmetingen;

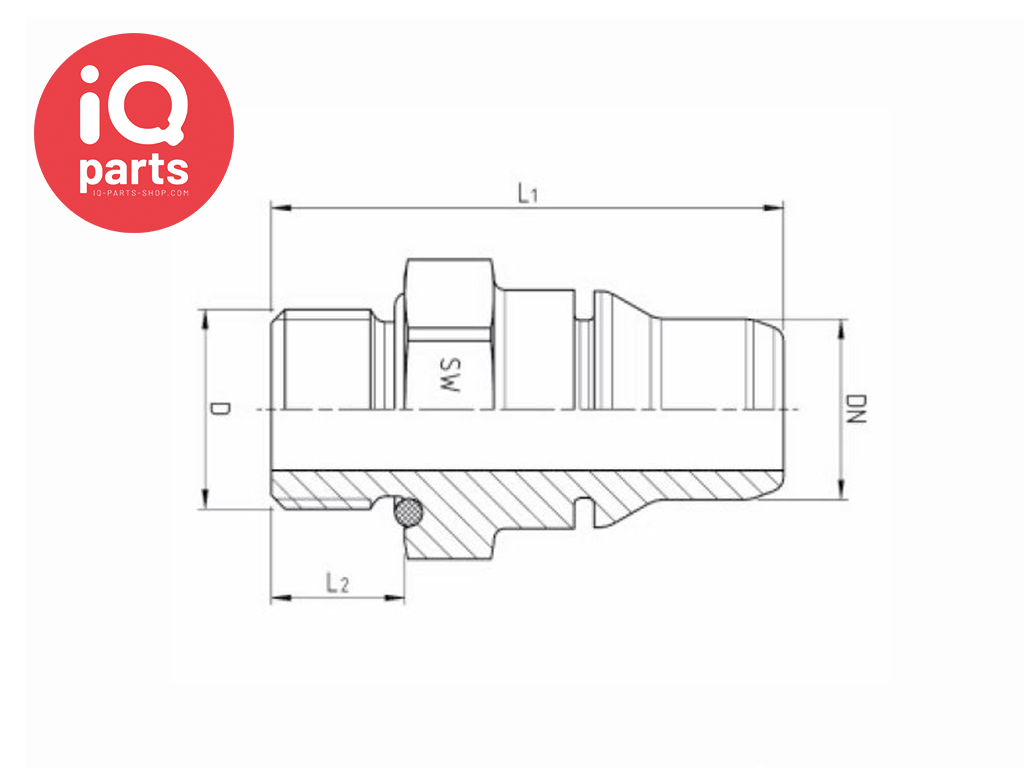

NW	D	L1	L2	DN	SW	O-Ring-Material
16	M24x1,5	50	12	22,3	30	HNBR

De Inschroefnippels volgens de VDA-norm (geschikt voor NORMAQUICK® PS3) zijn al jaren gevestigde verbindingsoplossingen in de voertuigbouw. Deze plug-in systemen worden met name gebruikt voor mediadragende leidingen op het gebied van temperatuurregelsystemen (koelleidingen / verwarmingsleidingen), inlaatluchtsystemen en brandstofsystemen. Een inschroefnippel (bijv. Voor schroefdraadaansluiting op de koeler) of, indien nodig, een NORMAQUICK® PS3-connector is vereist als tegenstuk voor de connector op de mediadragende leiding.

Aanhaalmoment: 50 +- 10 Nm

Middel: koelwater

Bedrijfsdruk: maximaal 2 bar.

Temperatuur: -40°C tot +135°C (kortstondig tot +150°C)

De voordelen op een rij:

Klikmontage zonder gereedschap - tijd- en kostenbesparing
Robotmontage mogelijk - geautomatiseerde processen
Compacte structurele afmetingen - te gebruiken in extreem nauwe ruimtes
Geïntegreerde afdichting - optimale dichtheid

De inschroefnippel wordt standaard geleverd met een NBR O-ring.

Tevens zijn de O-ringen, op aanvraag, leverbaar in de volgende materialen:

Viton, EPDM, HNBR, PTFE, Neopreen, Siliconen en Kalrez Rubber

(Klik op het materiaal voor hun eigenschappen)

Specificaties

Medium:	Koelwater
Bedrijfsdruk:	ca. 1,5 bar overdruk
Temperatuur bereik:	–40° C tot +135° C kortdurend tot +150° C (ca. 30 min.)
Materiaal:	Aluminium
Afmeting:	NW16 - M24x1,5
Aansluiting:	0°
Afdichting:	HNBR
Slangaansluiting:	22,3 mm binnendiameter
Gewicht:	43 Gram
